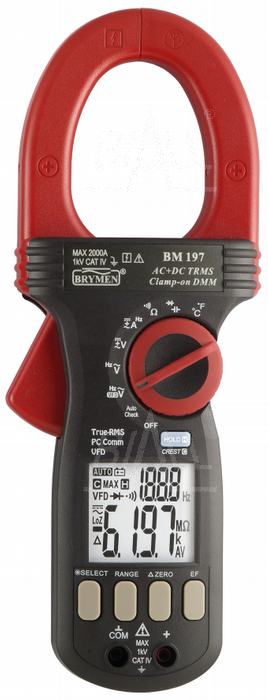

BM197 Miernik cęgowy 2000A AC/DC TRMS,VFD,USB Brymen
BM197 Miernik cęgowy 2000A AC/DC TRMS,VFD,USB Brymen

BM197 Miernik cęgowy 2000A AC/DC TRMS,VFD,USB Brymen

Produkt dostępny na zamówienie

940,00 zł
764,23 zł netto
Kategoria: mierniki cęgowe
Producent: Brymen

Brymen

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: BM197 Kategoria:
Opis
  • DANE TECHNICZNE
      • Cechy szczególne i funkcje specjalne
        • Pomiar metodą cęgową
          • Maksymalna średnica przewodu
            • 55mm
        • TrueRMS – Pomiar rzeczywistej wartości skutecznej
        • Automatyczna/ręczna zmiana zakresów pomiarowych
        • Pomiar temperatury
        • DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
        • Hz – jednoczesne wskazanie częstotliwości i mierzonego napięcialub prądu – na podwójnym wyświetlaczu
        • RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
        • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
          • trwających >5ms, tylko V i A
        • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
        • Bezpieczne pomiary w instalacjach Kat. IV
        • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
        • Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
        • Komunikacja z komputerem PC za pomocą interfejsu USB
        • VFD (ACV&Hz) – jednoczesny pomiar napięcia i częstotliwości falowników
        • Lo-Z – pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
        • AutoCheck – automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego
      • POMIARY I DOKŁADNOŚCI
        • Współczynnik temperaturowy:
          • nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
        • Dokładność:
          • +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
      • Test ciągłości+
        Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
        10 200 1000 1000
        • Czas odpowiedzi
          • <32ms
      • DCV – napięcie stałe+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        6 0,001 0,5 5 10M 50p 1000 1000
        60 0,01 0,5 5 10M 50p 1000 1000
        600 0,1 0,5 5 10M 50p 1000 1000
        1000 1 0,5 5 10M 50p 1000 1000
        6 (Autocheck) 0,001 1,3 5 2,5k 600p 1000 1000
        60 (Autocheck) 0,01 1,3 5 2,5k 600p 1000 1000
        600 (Autocheck) 0,1 1,3 5 2,5k 600p 1000 1000
        1000 (Autocheck) 1 1,3 5 2,5k 600p 1000 1000
          • Impedancja wejściowa narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
          • Impedancja wejściowa LoZ DCV początkowo wynosi ok.2,5k Ω,600pF nominalnie
          • Próg impedancji DCV >+1,5VDC lub <-1,5VDC
      • ACV – napięcie przemienne+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        6 0,001 1,2 5 50 400 10M 50p 1000 1000
        60 0,01 1,2 5 50 400 10M 50p 1000 1000
        600 0,1 1,2 5 50 400 10M 50p 1000 1000
        1000 1 1,2 5 50 400 10M 50p 1000 1000
        6 (Autocheck) 0,001 1,5 5 50 60 2,5k 600p 1000 1000
        60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000
        60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000
        600 (Autocheck) 0,1 1,5 5 50 60 2,5k 600p 1000 1000
        1000 (Autocheck) 1 1,5 5 50 60 2,5k 600p 1000 1000
        6 (VFD) 0,001 4 80 10 20 – – 1000 1000
        60 (VFD) 0,01 4 80 10 20 – – 1000 1000
        600 (VFD) 0,1 4 80 10 20 – – 1000 1000
        1000 (VFD) 1 4 80 10 20 – – 1000 1000
        6 (VFD) 0,001 2 60 20 200 – – 1000 1000
        60 (VFD) 0,01 2 60 20 200 – – 1000 1000
        600 (VFD) 0,1 2 60 20 200 – – 1000 1000
        1000 (VFD) 1 2 60 20 200 – – 1000 1000
        6 (VFD) 0,001 7 80 200 400 – – 1000 1000
        60 (VFD) 0,01 7 80 200 400 – – 1000 1000
        600 (VFD) 0,1 7 80 200 400 – – 1000 1000
        1000 (VFD) 1 7 80 200 400 – – 1000 1000
        • Współczynnik szczytu:
          • CF
          • CF
          • W trybie VFD_ACV dokładność spada z 2%+50c przy 200Hz do 7%+80c przy 400Hz
          • Impedancja wejściowa w trybie AutoCheck narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
          • Impedancja wejściowa LoZ ACV w trybie AutoCheck początkowo wynosi ok.2,5k Ω,600pF nominalnie
          • Próg impedancji LoZ ACV >1,5V (50/60Hz)
          • TrueRMS
      • Napięcie DCV+ACV+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        6 0,001 1,4 7 50 400 10M 50p 1000 1000
        60 0,01 1,4 7 50 400 10M 50p 1000 1000
        600 0,1 1,4 7 50 400 10M 50p 1000 1000
        1000 1 1,4 7 50 400 10M 50p 1000 1000
        • Współczynnik szczytu:
          • CF
          • CF
          • TrueRMS
      • DCA – prąd stały+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Bezpiecznik [A]
        200 0,1 2,0 5 2000
        0~500 1 2,0 5 2000
        500~2000 1 3,0 5 2000
          • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
          • Pomiar cęgowy prądu DCA
          • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
      • ACA – prąd przemienny+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A]
        200 0,1 2,5 5 40 50 2000
        0~500 1 3,0 5 40 50 2000
        500~1000 1 3,5 5 40 50 2000
        1000~2000 1 – – 40 50 2000
        200 0,1 2,0 5 50 60 2000
        0~500 1 2,5 5 50 60 2000
        500~2000 1 3,0 5 50 60 2000
        200 0,1 2,5 5 60 400 2000
        0~500 1 3,0 5 60 400 2000
        500~1000 1 3,5 5 60 400 2000
        1000~2000 1 – – 60 400 2000
          • Pomiar cęgowy prądu ACA
          • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
          • TrueRMS
        • Współczynnik szczytu:
          • CF
          • CF
      • Prąd DCA+ACA+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Czestotliwość max. [Hz]
        200 0,1 3,5 8 40 50
        0~1000 1 3,5 8 40 50
        1000~2000 1 – – 40 50
        200 0,1 3,0 8 50 60
        2000 1 3,0 8 50 60
        200 0,1 3,5 8 60 400
        0~1000 1 3,5 8 60 400
        1000~200 1 – – 60 400
        • Współczynnik szczytu:
          • CF
          • CF
          • Pomiar cęgowy prądu DCA+ACA
          • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
          • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
          • TrueRMS
      • Rezystancja+
        Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        600 0,1 0,5 5 0,45 1000 1000
        6k 0,001k 0,5 5 0,45 1000 1000
        60k 0,01k 0,5 5 0,45 1000 1000
        600k 0,1k 0,8 5 0,45 1000 1000
        6M 0,001M 1,2 5 0,45 1000 1000
        40M 0,01M 2,3 5 0,45 1000 1000
        600 (AutoCheck) 0,1 0,5 5 0,45 1000 1000
        6k (AutoCheck) 0,001k 0,5 5 0,45 1000 1000
        60k (AutoCheck) 0,01k 0,5 5 0,45 1000 1000
        600k (AutoCheck) 0,1k 0,8 5 0,45 1000 1000
        6M (AutoCheck) 0,001M 1,2 5 0,45 1000 1000
        40M (AutoCheck) 0,01M 2,3 5 0,45 1000 1000
          • Próg zadziałania funkcji AutoCheck
      • Pojemność+
        Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        60n 0,01n 2,0 5 1000 1000
        600n 0,1n 2,0 5 1000 1000
        6u 0,001u 2,0 5 1000 1000
        60u 0,01u 3,5 5 1000 1000
        600u 0,1u 3,5 5 1000 1000
        2000u 1u 4,0 5 1000 1000
          • Dokładność dla kondensatorów warstwowych lub lepszych
          • Dokładność dla kondensatorów warstwowych lub lepszych
          • Współczynnik temperaturowy 0,25 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
      • Częstotliwość+
        Zakres [Hz] Dokładność Czułość Funkcja
        40-1999 0,1%+4c 2V AC 6V
        40-1999 0,1%+4c 20V AC 60V
        40-1999 0,1%+4c 100V AC 600V
        40-1999 0,1%+4c 600V AC 1000V
        20-400 0,1%+4c 10A AC 200A
        20-400 0,1%+4c 100A AC 2000A
        10-400 0,1%+4c 1V~2V VFD AC 6V
        10-400 0,1%+4c 6V~20V VFD AC 60V
        10-400 0,1%+4c 60V~200V VFD AC 600V
          • Czułość trybu VFD maleje liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 400Hz
      • Temperatura+
        Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezpieczenia DCpeak [V] Zabezpieczenie DC-ACrms [V]
        -50 1000 0,3 4 1000 1000
        • Dokładność nie uwzględnia dokładności termopary
      • Test diod+
        Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
        <1,8VDC 0,56mA 1V 0,001V 1,0%+3c
      • Bezdotykowa detekcja pola elektrycznego EF
        • Częstotliwość detekcji
          • 50/60 Hz
        • Wskazanie bargrafu+
          Wartość napięcia [V] Wskazanie bargrafu
          10-36V –
          23-85V – – –
          59-600V – – – – –
      • Producent
        • Brymen
      • Kraj pochodzenia
        • Tajwan
      • Zgodność z normami
          • Kat. IV 1000V AC/DC
          • CSA C22.2 nr 61010-1-92
          • UL61010-1 (druga edycja)
          • PN-EN61010-1 (druga edycja)
          • IEC61010-1 (druga edycja)
      • Kompatybilność elektromagnetyczna
        • PN-EN61326-1
        • PN-EN55022
        • PN-EN61000-3-3
        • PN-EN61000-3-2
        • PN-EN61000-4-8
        • PN-EN61000-4-11
        • PN-EN61000-4-6
        • PN-EN61000-4-3
        • PN-EN61000-4-2
        • PN-EN61000-4-4
        • PN-EN61000-4-5
      • Certyfikaty
        • Oznakowanie CE (bezpieczeństwo i/lub EMC)
        • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
      • Ochrona przeciwprzepięciowa
        • 12kV (1,2/50us SURGE)
  • DANE OGÓLNE
    • Wyświetlacz
        • Wyświetlacz LCD
          • 3 5/6 cyfry, maksymalne wskazanie 6000
          • 3 1/2 cyfry, maksymalne wskazanie 1999
          • Wyświetlacz podwójny
          • Próbkowanie:
            • 5 razy/s
        • Wskazanie polaryzacji
          • automatyczne, wskazanie ujemnej polaryzacji (-)
        • Podświetlenie wyświetlacza / skali
    • Zasilanie
      • Bateryjne
        • baterie alkaliczne 1,5V (AA,LR06)
          • 2szt.
        • Sygnalizacja wyczerpania baterii
          • poniżej napięcia ok. 2,4V
      • Automatyczne wyłączenie zasilania
        • po około 34min bezczynności
    • Warunki pracy:
      • 0°C÷40°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
    • Warunki przechowywania:
      • -20°C÷60°C, wilgotność względna RH<80%
    • Maksymalna wysokość pracy:
      • 2000m n.p.m.
    • Stopień zanieczyszcz. środow. naturalnego
      • 2
    • Wymiary i masa+
      Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g]
      264 97 43 608g
  • Wyposażenie standardowe
    • Przewody pomiarowe (para)
    • Sonda typu K do pomiaru temperatury
    • Komplet baterii
    • Instrukcja obsługi
  • Wyposażenie opcjonalne
    • Kit BRUA-19X – interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
    • Sonda temperatury
      • TCK – adapter: gniazdo do sond K – wtyk (2 x banan 4mm) [nr kat.602069]
