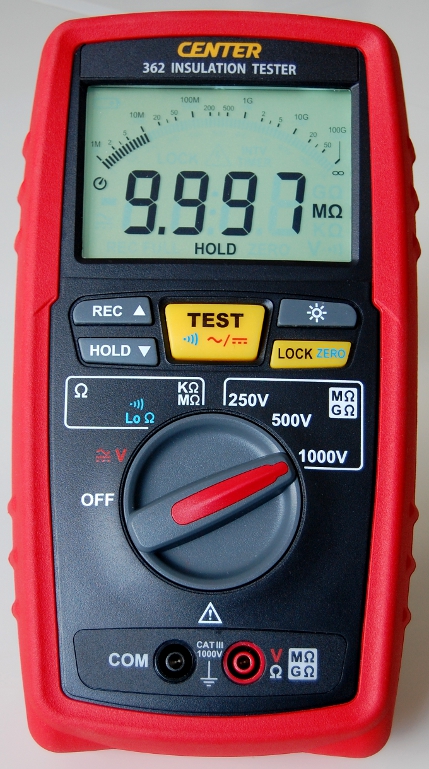

CENTER 362 – miernik rezystancji izolacji

• Pomiar rezystancji izolacji (napięciem stałym)
– napięcia pomiarowe rezystancji izolacji, stałe: 250/500/1000 V
– pomiar dokonuje jest wykonywany automatycznie po naciśnięciu przycisku „TEST”
– podzakresy pomiarowe rezystancji izolacji:
250 V: 4M/40M/400M/100 GΩ, rozdzielczość wskazania: od 1 kΩ do 100 MΩ
500 V: 4M/40M/400M/200 GΩ, rozdzielczość wskazania: od 1 kΩ do 1 GΩ
1000 V: 4M/40M/400M/400 GΩ, rozdzielczość wskazania: od 1 kΩ do 1 GΩ
– dokładność podstawowa pomiaru rezystancji izolacji: ±2% w.w.
• Pomiar napięcia przemiennego / stałego: do 600 V
– rozdzielczość wskazania: 0,1 V
– dokładność pomiaru: ±1,5% w.w./ ±1% w.w.
• Pomiar małych rezystancji: podzakresy: od 40 Ω do 20 MΩ
– rozdzielczość wskazania: od 0,1 Ω do 100 kΩ
– dokładność pomiaru: ±1% w.w.
• Test ciągłości obwodu z sygnalizacją dźwiękową tego stanu
– podzakres: 40 Ω
– próg zadziałania sygnalizacji dźwiękowej: ≤40 Ω
– rozdzielczość wskazania w trybie ciągłości: 0,01 Ω

– dokladność pomiaru: ±1% w.w
• Wyświetlacz ciekłokrystaliczny:
– długość: 4 cyfry
– bargraf analogowy: 50 segmentów
– szybkość odświeżania wskazania cyfrowego/bargrafu: 2 razy/s / 10 razy/s

– podświetlenie wyświetlacza (typu LED)
– „zamrażanie” bieżącego wskazania (hold)
• Automatyczna zmiana podzakresu dla wszystkich funkcji pomiarowych
• Funkcja „HOLD” – zamrażanie wskazania wyświetlacza
• Funkcja „LOCK” – blokada wyprowadzania napięcia pomiarowego przy pomiarze rezystancji izolacji
– ustawianie timera blokady w zakresie: od 10 s do 10 min
– możliwość zakończenia pomiaru w dowolnym momencie, przez ponowne naciśnięcie przycisku „TEST”
• Sygnalizacja dźwiękowa i optyczna wyprowadzania wysokiego napięcia (w trakcie pomiaru rezystancji izolacji)
• Automatyczne rozładowywanie badanego obiektu po pomiarze rezystancji izolacji
– sygnalizacja dźwiękowa trwania procesu rozładowywania

• Rejestrator (logger danych pomiarowych)
– pojemność pamięci loggera: 10910 słów zapisów
– ustawianie odstępu czasowego rejestracji w zakresie od 1 s do 10 min
• Interfejs PC i oprogramowanie TESTLINK SE362 (w komplecie)
• Zakres temperatur pracy: od 0°C do 40°C
• Zasilanie: 12 V, 8 baterii R6
– wskaźnik niskiego napięcia baterii
– automatyczne wyłączanie zasilania: po 20 minutach braku aktywności operatora (z możliwością wyłączenia tej funkcji)
• Wymiary: 222 x 122 x 68 [mm]
• Masa: ok. 870 g (z baterią)
• Kategoria instalacyjna: III 600 V
• Bezpieczeństwo: EN61010 kat. IV 600 V, kat. III 1000 V
• Wyposażenie fabryczne:
– komplet przewodów pomiarowych
– dwa duże chwytaki krokodylowe
– baterie (8 szt.)
– neseser
– oprogramowanie TESTLINK SE362
– przewód USB
– instrukcja obsługi
