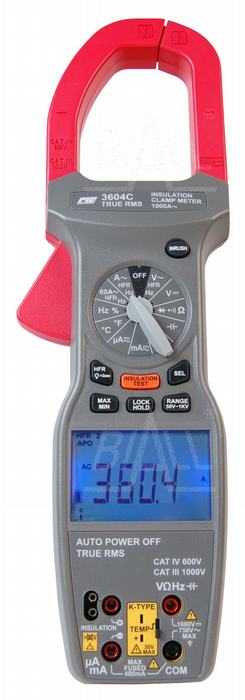

CIE3604C Miernik cęgowy 1000A AC TRMS Test.izol. CIE
CIE3604C Miernik cęgowy 1000A AC TRMS Test.izol. CIE

CIE3604C Miernik cęgowy 1000A AC TRMS Test.izol. CIE

Produkt dostępny na zamówienie

730,00 zł
593,50 zł netto
Kategoria: mierniki cęgowe
Producent: CIE

CIE

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: CIE3604C Kategoria:
Opis
  • DANE TECHNICZNE
      • POMIARY I DOKŁADNOŚCI
        • Dokładność:
          • +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
        • Współczynnik temperaturowy:
          • nominalnie 0,1 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 50°C)
      • Test ciągłości+
        Napięcie rozwartego obwodu [V] Zakres [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
        -3,0 600 40 600 600
        • Czas odpowiedzi
          • 100ms
      • Rezystancja izolacji+
        Napięcie rozwartego obwodu [V] Prąd znamionowy [A] Zakres [Ω] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        50 (+20%, -0%) 1m 50k~300k 3,0 5 600 600
        50 (+20%, -0%) 1m 0,3M~3M 3,0 5 600 600
        50 (+20%, -0%) 1m 3M~30M 3,0 5 600 600
        50 (+20%, -0%) 1m 30M~300M 3,0 5 600 600
        100 (+20%, -0%) 1m 100k~600k 3,0 5 600 600
        100 (+20%, -0%) 1m 0,6M~6M 3,0 5 600 600
        100 (+20%, -0%) 1m 6M~60M 3,0 5 600 600
        100 (+20%, -0%) 1m 60M~600M 3,0 5 600 600
        250 (+20%, -0%) 1m 0,25M~1,5M 1,5 5 600 600
        250 (+20%, -0%) 1m 1,5M~15M 1,5 5 600 600
        250 (+20%, -0%) 1m 15M~150M 1,5 5 600 600
        250 (+20%, -0%) 1m 0,15G~1,5G 1,5 5 600 600
        500 (+20%, -0%) 1m 0,5M~3M 1,5 5 600 600
        500 (+20%, -0%) 1m 3M~30M 1,5 5 600 600
        500 (+20%, -0%) 1m 30M~300M 1,5 5 600 600
        500 (+20%, -0%) 1m 0,3G~3G 1,5 5 600 600
        1000 (+20%, -0%) 1m 1M~6M 1,5 5 600 600
        1000 (+20%, -0%) 1m 6M~60M 1,5 5 600 600
        1000 (+20%, -0%) 1m 60M~600M 1,5 5 600 600
        1000 (+20%, -0%) 1m 0,6G~6G 1,5 5 600 600
          • Przy obecności napięcia w badanym obwodzie większego niż30V AC/DC pomiar nie zostanie wyzwolony
          • Maksymalna pojemność badanego obwodu C=1uF
          • Automatyczne rozładowanie obwodu <1s dla pojemności C<=1uF
      • DCV – napięcie stałe+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        600m 0,1m 0,5 2 >100M 1000 750
        6 0,001 0,5 2 10M 1000 750
        60 0,01 0,5 2 9,1M 1000 750
        600 0,1 0,5 2 9,1M 1000 750
        1000 1 0,5 2 9,1M 1000 750
      • ACV – napięcie przemienne+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        600m (HFR2) 0,1m 1,5 8 50 400 >100M 1000 750
        6 (HFR2) 0,001 1,5 8 50 100 10M 1000 750
        6 (HFR2) 0,001 2,0 8 100 400 10M 1000 750
        60 (HFR2) 0,01 1,5 8 50 100 9,1M 1000 750
        60 (HFR2) 0,01 2,0 8 100 400 9,1M 1000 750
        600 (HFR2) 0,1 1,5 8 50 100 9,1M 1000 750
        600 (HFR2) 0,1 2,0 8 100 400 9,1M 1000 750
        750 (HFR2) 1 1,5 8 50 100 9,1M 1000 750
        750 (HFR2) 1 2,0 8 100 400 9,1M 1000 750
        600m (HFR1) 0,1m 2,0 8 50 60 >100M 1000 750
        6 (HFR2) 0,001 2,0 8 50 60 10M 1000 750
        60 (HFR2) 0,01 2,0 8 50 60 9,1M 1000 750
        600 (HFR2) 0,1 2,0 8 50 60 9,1M 1000 750
        750 (HFR2) 1 2,0 8 50 60 9,1M 1000 750
        • Współczynnik szczytu:
          • CF<=3;
          • HFR1: odrzucenie częstotliwości >1kHz
          • HFR2: odrzucenie częstotliwości >10kHz
          • Minimalne napięcie wejściowe na zakresach 6V~750V: >500cyfr;
          • Dokładność: +- (0,1%+5c)
          • Zakres częstotliwości pomiaru: 50Hz-1kHz
          • TrueRMS dla 1%~100% zakresu
      • DCuA – prąd stały (mikroamperomierz, pomiar za pomocą sond pomiarowych)+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
        600u 0,1u 1,0 4 500m 1000 0,5
        6000u 1u 1,0 4 2 1000 0,5
        60m 0,01m 1,0 4 500m 1000 0,5
        400m 0,1m 1,5 4 2 1000 0,5
      • ACuA – prąd przemienny (mikroamperomierz, pomiar za pomocą sond pomiarowych)+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
        600u 0,1u 1,5 10 50 400 500m 1000 0,5
        6000u 1u 1,5 10 50 400 2 1000 0,5
        60m 0,01m 1,5 10 50 400 500m 1000 0,5
        400m 0,1m 2,0 10 50 400 2 1000 0,5
      • ACA – prąd przemienny+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Zabezpieczenie ACpeak [V]
        60 (HFR2) 0,01 2,0 10 50 60 1000
        60 (HFR2) 0,01 3,0 10 61 400 1000
        600 (HFR2) 0,1 2,0 10 50 60 1000
        600 (HFR2) 0,1 3,0 10 61 400 1000
        1000 (HFR2) 1 2,5 10 50 60 1000
        1000 (HFR2) 1 3,5 10 61 400 1000
        60 (HFR1) 0,01 2,5 10 50 60 1000
        600 (HFR1) 0,1 2,5 10 50 60 1000
        1000 (HFR1) 1 2,5 10 50 60 1000
          • HFR2: odrzucenie częstotliwości >10kHz
          • HFR1: odrzucenie częstotliwości >1kHz
          • Minimalny prąd wejściowy: >500cyfr;
          • Dokładność: +- (0,1%+5c)
          • Zakres częstotliwości pomiaru: 50Hz-1kHz
          • TrueRMS dla 1%~100% zakresu
        • Współczynnik szczytu:
          • CF<=3
      • Rezystancja+
        Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        600 0,1 1,0 5 -3,0 600 600
        6k 1 1,0 5 -1,2 600 600
        60k 10 1,0 5 -1,2 600 600
        600k 100 1,0 5 -1,2 600 600
        6M 1k 2,0 5 -1,2 600 600
        60M 10k 3,5 5 -1,2 600 600
      • Pojemność+
        Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        6u 1n 3,0 10 600 600
        60u 10n 3,0 10 600 600
        600u 100n 3,0 10 600 600
        6m 1u 5,0 10 600 600
      • Częstotliwość+
        Zakres [Hz] Rozdzielczość [Hz] Dokładność Czułość
        60 0,01 0,1%+5c >3,5V
        600 0,1 0,1%+5c >3,5V
        6k 0,001k 0,1%+5c >3,5V
        60k 0,01k 0,1%+5c >3,5V
        600k 0,1k 0,1%+5c >3,5V
        6M 0,001M 0,1%+5c >3,5V, <5V
        10M 0,01M 0,1%+5c >3,5V, <5V
      • Temperatura+
        Wartość min [°C] Wartość max [°C] Rozdzielczość [°C] Dokładność [%] Dokładność [°C] Typ sondy Zabezpieczenia DCpeak [V] Zabezpieczenie DC-ACrms [V]
        -50 0 1 2,0 3 termopara typu K 30 30
        0 400 1 1,0 2 termopara typu K 30 30
        400 1300 1 2,0 3 termopara typu K 30 30
        • Dokładność nie uwzględnia dokładności termopary
      • Wypełnienie impulsu+
        Zakres [%] Rozdzielczość [%] Dokładność Częstotliwość [Hz]
        5~95 0,1 2,0%+10d 40~1k
        10~95 0,1 2,0%+10d 1k~10k
        20~80 0,1 2,0%+10d 10k~20k
        • Zabezpieczenie wejścia pomiarowego
          • przeciążeniowe 600VDC/600VACrms
        • Szerokość impulsu
          • >10us
      • Test diod+
        Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
        3,0V 0,5mA 2V 0,1mV 2,0%+5d
        • Zabezpieczenie wejścia pomiarowego
          • przeciążeniowe 600VDC/600VACrms
      • Zgodność z normami
          • PN-EN61010-2-030
          • IEC61010-2-30
          • PN-EN61557-2
          • PN-EN61557-1
          • Kat. IV 600V AC/DC
          • PN-EN61010-1 (druga edycja)
          • PN-EN61010-2-032
          • IEC61010-1 (druga edycja)
          • IEC61010-2-032
          • Kat. III 1000V AC/DC
      • Kompatybilność elektromagnetyczna
        • PN-EN61326-1
      • Certyfikaty
        • Oznakowanie CE (bezpieczeństwo i/lub EMC)
        • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
  • DANE OGÓLNE
    • Wyświetlacz:
      • Sygnalizacja przekroczenia zakresu
        • komunikat (OL) lub (-OL)
    • Wyświetlacz
        • Wyświetlacz LCD
          • 3 5/6 cyfry, maksymalne wskazanie 6000
          • 3 1/2 cyfry, maksymalne wskazanie 1999
          • Wyświetlacz podwójny
          • Próbkowanie:
            • 2 razy/s
        • Wskazanie polaryzacji
          • automatyczne, wskazanie ujemnej polaryzacji (-)
        • Wskaźnik analogowy – Bargraf
          • Liczba segmentów
            • 60
          • Próbkowanie
            • 20 razy/s
        • Podświetlenie wyświetlacza / skali
    • Zasilanie
      • Bateryjne
        • baterie alkaliczne 1,5V (AA,LR06)
          • 5szt.
        • Żywotność baterii:
          • 100 godz. dla typowej baterii alkalicznej
        • Sygnalizacja wyczerpania baterii
      • Automatyczne wyłączenie zasilania
        • po około 30min bezczynności
    • Warunki pracy:
      • 0°C÷50°C, wilgotność względna RH<70%
    • Warunki przechowywania:
      • -20°C÷60°C, wilgotność względna RH<80%
    • Maksymalna wysokość pracy:
      • 2000m n.p.m.
    • Stopień zanieczyszcz. środow. naturalnego
      • 2
    • Wymiary i masa+
      Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g]
      326 108 53 720g
  • Wyposażenie standardowe
    • Przewody pomiarowe (para)
    • Przewód pomiarowy wysokonapięciowy
    • Komplet baterii
    • Instrukcja obsługi
