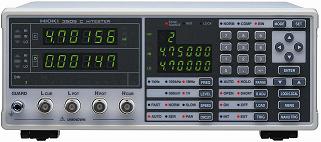

HIOKI 3506-10 – laboratoryjny miernik pojemności

• Poprawiona znacznie powtarzalność dokładności dla pomiarów małych pojemności
• Częstotliwości pomiarowe: 1 kHz i 1 MHz
• Funkcja: Low-C Reject – do wykrywania złych styków (rozwarcia układu między gniazdami pomiarowymi)
• Funkcja: Chatter Detection – do wykrywania złych styków
• Funkcja: Detection Level Monitoring – jest wykrywany błąd sygnału pomiarowego, gdy zakłócenia zewnętrzne powodują, że poziom sygnału pomiarowego wychodzi poza tolerancję zakresu pomiarowego
• Funkcja: Applied Voltage Value Monitoring – do wykrywania błędów styków pomiarowych
• Pomiar BIN: C: podział na 14 grup
• Zakres pomiaru:
C: od 0,001 fF do 15,00000 µF
D: od 0,00001 do 1,99999
Q: od 0,0 do 19999,9
Najniższa wartość mierzona przy 1 MHz: 220 fF
1 fF = 1 10^-15 F
• Dokładność pomiaru podstawowa: 0,12% w.w.
• Poziom napięcia sygnału pomiarowego: 500 mV lub 1 V
• Tryb pomiaru w układzie zastępczym: prostym / równoległym
• Trzy szybkości pomiaru: szybki, normalny i wolny
• Czas pomiaru: 2 ms (w trybie szybkim)
• Funkcja uśredniania (liczba uśrednień od 1 do 256)
• Wyzwalanie:
– wewnętrzne i zewnętrzne
– opóźnione (czas opóźnienia regulowany od 0 do 9,999 s)
• Pamięć: do 1000 wyników pomiarów
• Funkcja wyjścia synchronicznego z wyzwalaniem: sygnał pomiarowy jest dostarczany do obiektu pomiarowego tylko wtedy, gdy jest doprowadzane wyzwalanie. Ponieważ w trakcie wykonywania i przerywania połączenia nie płynie duży prąd, zatem zużycie punktu pomiarowego jest zminimalizowane
• Pamięć: 70 ustawień konfiguracyjnych
• Aktualne ustawienia konfiguracyjne są wyświetlane na płycie czołowej na wskaźniku złożonym z diod LED, wystarczy wybrać potrzebne ustawienie
• Kalibracja własna: minimalizuje wpływ zmian wartości mierzonej w związku ze zmianami temperatury otoczenia
• Kompensacja długości kabla: minimalizuje błędy pomiarowe, gdy przewód pomiarowy zostanie przedłużony od 1 do 2 m (za pomocą przewodu 1.5D-2V)
• Blokada przycisków (Key lock)
• Funkcja BIN: C: sortowanie w 13 grupach
• Kompensacja wpływu obciążenia
• Komparator
– specyfikowanie górnej i dolnej wartości granicznej dla pierwszego parametru C i drugiego D
– sygnalizacja przekroczenia stanu: HI, IN, LO
– ustawianie wartości bezwzględnej, Δ, Δ%
– sygnalizacja dźwiękowa wyniku oceny komparatora: IN lub NG (z możliwością wyłączenia)
– sygnalizacja wyniku oceny przez diody LED i sygnał na wyjściu
• Pamięć 99 zestawów nastaw komparatora
• Interfejsy montowane standardowo: RS-232C, GPIB, EXT I/O
• Funkcja drukowania: wymaga dołączenia opcjonalnej drukarki 9442 lub kabla 9444
• Wymiary: 260 x 100 x 298 [mm]
• Masa: ok. 4,8 kg
• Zasilanie: sieciowe

• Spełnia wymagania norm:
EMC: 61326, EN61000-3-2, EN61000-3-3
Bezpieczeństwo: EN61010-1:2001
• Wyposażenie standardowe: przewód zasilania, zapasowy bezpiecznik
• Wyposażenie opcjonalne (za dodatkową opłatą):
9262 – głowica pomiarowa od DC do 5 MHz (łączona z przyrządem bezpośrednio)
9263 – Głowica do testowania elementów SMD od DC do 5 MHz, wymiary testowanej próbki od 1 do 10 mm
9677 – Głowica SMD od DC do 120 MHz, wymiary testowanej próbki: 3,5 ±0,5 mm
9699 – Głowica SMD od DC do 120 MHz, wymiary testowanej próbki: od 1,0 do 4 mm, wysokość maks. 1,5 mm
9151-02 – Przewód połączeniowy GPIB (długość 2 m)
9151-04 – Przewód połączeniowy GPIB (długość 4 m)

9442 – Drukarka termiczna
9443-02 – Zasilacz sieciowy do drukarki
9444 – Przewód połączeniowy do drukarki
1196 – Papier do rejestracji (10 rolek, każda długości 25 m)
