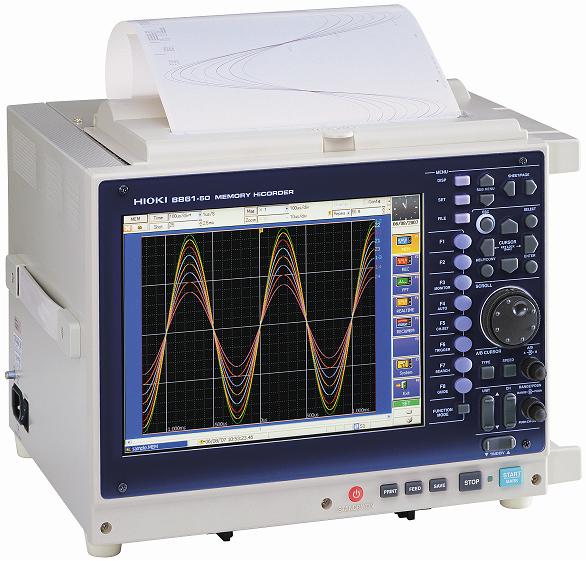

HIOKI 8861-50 Rejestrator oscyloskopowy

• Wymienne moduły, izolowane kanały
• Maksymalnie 32 kanałów analogowych (maks. 128 przy zastosowaniu modułu skanera) + 16 kanałów logicznych (konfiguracja typowa)
• Podstawowe, pomiarowe tryby pracy:
– MEMORY (pamięć): rejestracja z dużą szybkością do pamięci wewnętrznej
– RECORDER (rejestrator): rejestracja w czasie rzeczywistym
– REC & MEM (restrator i pamięć): rejestracja w czasie rzeczywistym + rejestracja z dużą szybkością
– FFT (analiza harmonicznych)
– Real-time Save: zapisywanie danych w czasie rzeczywistym na nośnik pamięci
• Szybkość próbkowania 20 MSa/s (50 ns, wykorzystywane wszystkie kanały, przy użyciu modułu analogowego 8956)
• Rozdzielczość 16 bitów (np. gdy jako moduł wejściowy zostnie zastosowany moduł wysokiej rozdzielczości 8957 – patrz ulotka)
• Próbkowanie zewnętrzne (10 MSa/s, 100 ns)
• 11 typów opcjonalnych analogowych modułów wejściowych
• Opcjonalne płyty pamięci wewnętrznej o pojemności od 32 megasłów do 1 gigasłów (Uwaga: płyty pamięci wewnętrznej są montowane wyłącznie fabrycznie)
• Pamięć zewnętrzna:
– montowane standardowo dwie stacje kart PC typ II – maks. do 4 GB – karty są zamawiane wyłącznie jako wyposażenie opcjonalne,
– napęd dysku twardego 60 GB (wewnętrzny)montowany jako opcja wyłącznie fabrycznie
• Rozbudowane funkcje podtrzymania nastaw i zarejestrowanych przebiegów
• Interfejsy montowane standardowo:
– USB 2.0 – trzy porty, gniazdo typu A, do: klawiatury, myszy, drukarki, zewnętrznego dysku twardego, pamięci przenośnej typu „pendrive”
– LAN: złącze RJ-45, Ethernet 100BASE-TX, 100BASE-T (funkcje: serwer HTTP, serwer FTP, współdzielenie plików, zgodność z DHCP, wysyłanie wiadomości e-mail)
– MONITOR (wyjście): gniazdo z 15 wyprowadzeniami, typu D-Sub, wyjście SVGA
– PC CARD – dwa gniazda na karty PC typ II, obsługiwane pojemności (do 4 MB) (Flash ATA), obsługiwane formaty: FAT i FAT-32
– GPIB – wykorzystuje gniazdo karty PC, współpracuje z opcjonalną kartą GPIB (CB) FL firmy CONTEC (funkcje sterowania rejestratorem i przesyłania danych, zgodność z IEEE 488.2-1987
• Złącza zewnętrznego sterowania:
– BNC – wejście sygnału zewnętrznego próbkowania, wyjście sygnału synchronizacji próbkowania
– blok z wyprowadzeniami: wejście sygnału zewnętrznego wyzwalania, wyjście sygnału wyzwalania, wyjście sygnału selekcji typu przechodzi/nie przechodzi (GO/NG), wejście zewnętrznego sygnału startu, wejście zewnętrznego sygnału stopu, wyjście drukowania
• Wyjście sygnału kalibracji, blok z wyprowadzeniami: wybieranie albo wyprowadzanie sygnału wyzwalania albo sygnału kalibracji; sygnał wyjściowy: prostokątny, 0/5 V-1 kHz do kompensowania pojemności własnej sond (oscyloskopowych) o tłumieniu 10:1 i 100:1.
• Funkcje podtrzymania (zasilania):
– podtrzymanie zegara: przez 10 lat (standard)
– podtrzymanie pobranego przebiegu (przy użyciu do tego opcjonalnego modułu podtrzymania 9719-50): przez 10 godzin, po pełnym naładowaniu – opcja instalowana wyłącznie fabrycznie
• Funkcje:
1) Wyświetlanie: wyświetlacz ciekłokrystaliczy, przekątna 10,4 cala, kolorowy, TFT (SVGA, 800 x 600 punktów)
2) Drukowanie (gdy jest zainstalowany opcjonalny moduł drukarki): formaty A4 i A6, maks. szybkość drukowania 20 mm/s
3) Wyzwalanie:
– 16 źródeł w tym: zewnętrzne, ręczne, układ czasowy (timer), logiczne AND/OR;
– typy wyzwalania: poziomem, oknem, okresem, zakłóceniem, zboczem, spadkiem napięcia, zdarzeniem (z konfiguracją liczby zdarzeń),
– typy wyzwalania logicznego: 1,0, 0|1, x, konfigurowanie wzorca logicznego, ustawienie AND/OR dla grup czterech kanałów, wybór poziomu lub zbocza (brzegu), – inne funkcje wyzwalania: regulacja poziomu wyzwalania, filtr wyzwalania (analogowy / cyfrowy), przedwyzwalanie (pretrigger) i postrigger, wyjście wyzwalania i inne
4) Funkcje rejestracji:
• Rejestracja do pamięci (tryb Memory):
Podstawa czasu: od 5 µs/dz do 5 min/dz, 25 podzakresów, rozdzielczość 100 punktów/dz, rozciąganie (zoom): x2-x10 (2 stopnie), kompresja: od 1/2 do 1/500000 (17 stopni)
Szybkość próbkowania: ustawiona na stałe: 1/100 zakresu osi czasu, zmieniana; próbkowanie zewnętrzne; możliwość wyboru dwóch różnych szybkości próbkowania
Długość rejestracji:
– przy zainstalowanej płycie pamięci 32 megasłów: od 25 do 320000 działek
– przy zainstalowanej płycie pamięci 128 megasłów: od 25 do 1000000 działek
– przy zainstalowanej płycie pamięci 512 megasłów: od 25 do 5000000 działek
– przy zainstalowanej płycie pamięci 1 gigasłów: od 25 do 10000000 działek
Inne funkcje: przedwyzwalanie i po-wyzwalanie, podział ekranu (na od 1 do 16 części), wyświetlanie X-Y), nakładanie na siebie przebiegów, zoom, obraz zmiennej, obraz noniusza; podział pamięci (na maks. 4096 części), zapis sekwencyjny, poszukiwanie bloku; obliczenia przebiegu, obliczenia numeryczne, uśrednianie (kumulowane, wykładnicze (wybór uśrednianych obiektów danych od 2 do 10000)
• Rejestracja – tryb RECORDER:
oś czasu: od 10 ms/dz do 200 ms/dz (zależnie od zainstalowanej pamięci), od 500 ms/dz do 1 h/dz, 19 podzakresów, rozdzielczość 100 punktów/dz, zoom osi czasu od x2 do x4 (2 stopnie), kompresja od 1/2 do 1/20000 (13 stopni)
Szybkość próbkowania: od 100 ns do 1 s w 8 skokach (wybieranych w zakresie 1/100 osi czasu)
Długość rejestracji:
– przy zainstalowanej płycie pamięci 32 megasłów: dowolne ustawienie ze skokiem 1 dz, do 1000 dz z modułem skanera 8958
– przy zainstalowanej płycie pamięci 128 megasłów: dowolne ustawienie ze skokiem 1 dz, do 5000 dz z modułem skanera 8958
– przy zainstalowanej płycie pamięci 512 megasłów: dowolne ustawienie ze skokiem 1 dz, do 20000 dz z modułem skanera 8958
– przy zainstalowanej płycie pamięci 1 gigasłów: dowolne ustawienie ze skokiem 1 dz, do 40000 dz z modułem skanera 8958
Pamięć przebiegu: zapis w pamięci ostatnich 5000 działek (zależnie od zainstalowanej pamięci) lub do 160000 działek. Możliwość przewijania wstecz oraz drukowania
Inne funkcje: podział ekranu (od 1 do 8 części), wyświetalanie „kartki” (maks. 32 kanały na kartkę), logger, zoom osi napięcia (od x2 do x100), kompresja (od x1/2 do x1/10), obraz zmiennej
• Rejestracja i zapis w pamięci (tryb MEM & REC)
Tryb REC: oś czasu: od 100 ms/dz do 1 h/dz, 16 podzakresów, rozdzielczość 100 punktów/dz, szybkość próbkowania taka sama jak dla funkcji MEM
Tryb MEM: Podstawa czasu: od 10 µs/dz do 5 min/dz, 25 podzakresów, szybkość próbkowania 1/100 osi czasu
Długość rejestracji:
– tryb REC: od 25 do 2000 dz.*, lub do 80000 dz.*, rejestracja ciągła (* – zależnie od wielkości zainstalowanej pamięci)
– tryb MEM: od 25 do 5000 dz.* lub do 160000 dz.*
Pamięć przebiegu (REC): Zapisywane w pamięci ostatnie 2500 działek* lub do 80000 działek* z możliwością przewijania i drukowania
Wyświetlanie i drukowanie: przełączanie wyświetlania przebiegu uzyskanego w trybie REC/MEM, jednoczesne wyświetlanie przebiegów z trybów REC i MEM z podziałem ekranu (od 1 do 8 części), wyświetlanie kartki (maks. 32 kanały na kartkę), loger, zomm (w trybie MEM), obraz zmiennej
Podział pamięci: na maksymalnie 1024 części, zapis sekwencyjny, szukanie bloku
• Funkcja FFT:
Tryby analizy: zapisany przebieg, widmo liniowe, widmo RMS, widmo mocy, gęstość widma mocy, widmo mocy skrośnej, gęstość widma mocy (LPC), auto-korelacja, histogram, transder, korelacja skrośna, widmo fazy, odpowiedź impulsowa, koherencja, analiza oktawowa
– kanały analizy: 1 kanał FFT, 2 kanały FFT, w wybranych kanałach (maksymalnie 16 kanałów analizy)
– pasmo: od 133 mHz do 8 MHz, rozdzielczość: 1/400, 1/800, 1/2000, 1/4000, 1/8000
– liczba punktów próbkowania: 1000, 2000, 5000, 10000, 20000
– Dane analizy: wybór z: danych nowo-załadowanych/danych przebiegu funkcji MEM/przebiegu MEM funkcji REC&MEM
– Okna analizy: prostokątne, Hanning, wykładnicze, Hamming, Blackman, Blackman-Harris, Flat-top
– Wyświetlanie i drukowanie: ekran podzielony (1/2/4), Nyquist, logger, zoom osi częstotliwości i przewijanie w lewo/w prawo
– Uśrednianie: oś czasu/oś częstotliwości, uśrednianie proste, uśrednianie wykładnicze, zamrażanie wartości szczytowej (peak hold), (dowolne ustawianie liczby uśrednień od 2 do 10000 razy)
• Zapis w czasie rzeczywistym
– Oś czasu (wszystkie dane przebiegu): od 10 ms/dz do 1 h/dz, 22 podzakresy, rozdzielczość 100 punktów/dz
– Oś czasu (dane mierzonego przebiegu: dane próbkowania): od 100 µs/dz do 5 min/dz, 22 podzakresy, rozdzielczość 100 punktów/dz, szybkość próbkowania 1/100 osi czasu
– Zapis na: dysk twardy, PC przez LAN, kartę PC (tylko oferowaną przez HIOKI)
– Długość rejestracji: zależy od ilości miejsca dostępnego na nośniku pamięci/systemu plików/liczby kanałów/osi czasu w trybie REC; wybór w krokach rejestracji do maksymalnej długości rejestracji
– Wyświetlanie i drukowanie
W trakcie pomiaru: cały przebieg
Po pomiarze: przełączanie: wyświetlanie całego przebiegu/przebiegu mierzonego, jednoczesne wyświetlanie całego przebiegu/przebiegu mierzonego z podzielonym ekranem (na od 1 do 8 części), 16 części (tylko na drukarce A4), wyświetlanie kartki (maks. 32 kanały na kartkę), logger (drukowanie/wyświetlanie danych pomiarowych jako wartości cyfrowych), zoom, obraz zmiennej
– Transfer pamięci: możliwość analizowania danych w trybie MEM lub FFT
– Przeszukiwanie pamięci: wykrywanie kryterium wyzwalania, czasu, markerów zdarzeń i wartości szczytowej; w trakcie i po pomiarze można wprowadzić maks. 1000 markerów zdarzeń
Inne funkcje: pretrigger, dzielenie ekranu, X-Y, logging (drukowanie i wyświetlanie), zoom osi napięcia (od x2 do x100), kompresja, nakładanie przebiegów na siebie, wyświetlanie zmiennych, noniusz; funkcje obliczeniowe: obliczanie parametrów przebiegu, ocena parametrów przebiegu, przetwarzanie przebiegu; dzielenie pamięci
• Zgodność z normami:
– Bezpieczeństwo: EN61010
– Kompatybilność elektromagnetyczna (EMC): EN61326, EN61000-3-2, EN61000-3-3
• Zasilanie: od 100 do 240 V AC (50/60 Hz), 12 V DC z modułu 9684 (opcja instalowana fabrycznie), pobór mocy: 280 VA (gdy nie używa się drukarki), 350 VA (gdy używa się drukarki)
• Wymiary: 330x250x284,5 [mm], masa: 10,5 kg (bez zainstalowanej drukarki)
• Wyposażenie standardowe:
– instrukcje: szybkiego startu, obsługi, przewodnik po modułach wejściowych, instrukcja z dodatkiem do analizy
– przewód zasilania 230 V, 1 szt.
– nalepka do oznaczania przewodu pomiarowego 1 szt.
– tablica z rozkazami komunikacyjnymi 1 szt.
– płyta CD z programem aplikacyjnym Wave Viewer 1 szt.
Funkcje programu Wave Viewer:
– proste wyświetlane zawartości pliku z przebiegiem
– konwersja tekstu: konwersja pliku z danymi binarnymi na format tekstowy, format CSV z możliwością wyboru spacji i separatorów, możliwość kompresji plików (ścieśniania)
– ustawienia formatu wyświetlania: przewijanie, powiększanie/zmniejszanie, ustawienia kanału wyświetlania
– inne: funkcja śledzenia wartości napięcia, skok do miejsca oznaczonego kursorem/punktu wyzwalania
– pracuje pod nadzorem systemu operacyjnego MS Windows 95/98 Me, NT 4.0 (SP3 lub nowszy), 2000, XP
Opcje (oferowane za dodatkową opłatą):
Wymienne moduły wejściowe:
8956 – moduł analogowy
– 2 kanały, zakres pomiaru od 5 mV/dz do 20 V/dz, 12 podzakresów, pełna skala 20 działek, rozdzielczość 1/100 podzakresu pomiarowego
8957 – moduł wysokiej rozdzielczości
– 2 kanały, zakres pomiaru od 5 mV/dz do 20 V/dz, 12 podzakresów, pełna skala 20 działek, rozdzielczość 1/1600 podzakresu pomiarowego
8959 – moduł DC/RMS
– 2 kanały, zakres pomiaru od 5 mV/dz do 20 V/dz, 12 podzakresów, pełna skala 20 działek, rozdzielczość 1/100 podzakresu pomiarowego, pasmo DC-400 kHz, dokładność amplitudy RMS ±1% wartości pełnozakresowej
8960 – moduł tensometryczny (2 kanały)
8958 – moduł skanera
– 16 kanałów, pomiar napięcia (5m/50m/2 V/dz, 4 podzakresy) i temperatury (jako sondy termopary: K,J,E,T,N,R,S,B,W; kompensacja zimnych końców zewnętrzna / wewnętrzna)
8961 – moduł wykonapięciowy
– 2 kanały, wybór DC/RMS, zakres pomiaru: od 1 V/dz do 50 V/dz, 6 podzakresów, pełna skala 20 działek
8936 – moduł analogowy
– 2 kanały, zakres pomiaru od 5 mV/dz do 20 V/dz, 12 podzakresów, pełna skala 20 działek, rozdzielczość 1/80 podzakresu pomiarowego
8938 moduł analogowy FFT
– 2 kanały, do pomiaru napięcia
– filtr tłumiący odkształcenia przeinaczania powodowane przez proces analizy FFT
– inne dane techniczne modułu takie same jak modułu analogowego 8936
8937 – moduł napięcie/temperatura
– 2 kanały, zakres pomiaru napięcia od 0,5 mV/dz do 2 V/dz, 12 podzakresów, pełna skala 20 działek, rozdzielczość 1/80 podzakresu pomiarowego
– akceptowane termopary: K, E, J, T, N, R, S, B
– zakres pomiaru temperatury: od 10 do 100°C/dz, 4 podzakresy, pełna skala 20 działek
8939 – moduł tensometryczny (2 kanały)
8940 – moduł F/V
– 2 kanały, pasmo: DC-100 kHz
– akceptowane czujniki prądowe (cęgowe): 9270, 9271, 9272, 9277, 9278, 9279, 3273, 3273-50
8946 – moduł analogowy
– 4 kanały, zakres pomiaru od 10 mV/dz do 2 V/dz, 8 podzakresów, pełna skala 20 działek, rozdzielczość 1/80 podzakresu pomiarowego
8947 – moduł pomiarowy ładunku el. (2 kanały)
Inne akcesoria opcjonalne:
9320-10/9327 – sonda logiczna (4 kanały ze wspólną masą)
9321-01 sonda logiczna (4 kanały całkowicie izolowane tj.między kanałami i urządzeniem)
9322 – sonda różnicowa
– dopuszczalne napięcie wejściowe 2000 V d.c./1000 V a.c. (kat. II), 600 V d.c./a.c (kat. III), maks. napięcie znamionowe w stosunku do ziemi: 1500 V a.c./d.c. (kat. III), lub 600 V a.c./d.c. (kat. II), dzielnik napięcia 1/1000
9418-15 – zasilacz do sondy różnicowej 9322 (100-240 V AC, 12 V/2,5 A DC)
9684 – moduł zasilania napięciem stałym
– 12 V d.c. (zakres: od 10 do 16 V, pobór mocy 200 VA)
9687 – zasilacz do sond prądowych: 3273, 3273-50, 3274, 3275, 3276
9197 – przewód pomiarowy napięcia (do 500 V)
9198 – przewód pomiarowy napięcia (do 300 V)
9217 – przewód połączeniowy BNC-BNC
8995 – moduł drukarkowy A4 (uwaga: instalowany wyłącznie fabrycznie)
9231 – papier do drukarki 9231 (A4, szerokość 216 mm, długość 30 m, 6 rolek w komplecie)
8995-01 – moduł drukarkowy A6 (uwaga: instalowany wyłącznie fabrycznie)
9234 – papier do drukarki 9234 (A6, szerokość 112 mm, długość 18 m, 10 rolek w komplecie)
9723 – neseser do 8860-50/8861-50
9724 – neseser do 8860-50/8861-50
Pamięć zewnętrzna, wymienna:
9726 – karta pamięci PC 128 MB
9727 – karta pamięci PC 256 MB
9728 – karta pamięci PC 512 MB
9729 – karta pamięci PC 1 GB
Pamięć wewnętrzna montowana fabrycznie:
9715-50 – płyta pamięci 32 megasłów
9715-51 – płyta pamięci 128 megasłów
9715-52 – płyta pamięci 512 megasłów
9715-53 – płyta pamięci 1 gigasłów
Pamięć zewnętrzna montowana wewnątrz fabrycznie:
9718-50 – napęd dysku twardego 9718-50, 60 GB (uwaga montowany wyłącznie fabrycznie)
9719-50 – moduł podtrzymania pamięci (instalowany wyłącznie fabrycznie)
9725 – program HiViewer
– pracuje pod nadzorem systemu operacyjnego MS Windows 2000/XP, funkcje:
– różnorodne funkcje wyświetlania przebiegu (np. ekran podzielony na 1/2/3/4/6/8 części, przewijanie, zoom itd.)
– tryb wyświetlania X-Y
– wyświetlacz numeryczny (cyfrowy)
– liczba stron wyświetlania: 16
– liczba kanałów wyświetlania: 32 analogowych, 16 logicznych, 16 obliczanych przebiegów, 8 przebiegów złożonych X-Y
– kursory ekranowe: pionowy, poziomy, ślad, swa krsory (A i B), czas i napięcie
– kopiowanie do schowka (obrazów ekranu i przebiegów)
– drukowanie (opcje: podzielony ekran, liczbowe, raport, lista, wyniki obliczeń, obraz ekranu, cały obszar, między kursorami A i B, przeglądanie wydruku) – na drukarce obsługiwanej przez system operacyjny
– formaty plików: .MEM, .REC, .FFT, .SEQ, .IDX, .SET; maksymalny rozmiar pliku 2 Gigasłowa
– zapis plików: dane pomiarowe (binarne i ASCII), częściowe zapisywanie między kursorami A i B, warunki ustawień, obraz ekranu (BMP, PNG) i wyniki obliczeń
Szeroki wybór cęgów prądowych z niezbędnymi akcesoriami (zasilacze)
Uwaga: Rejestrator nie może pracować samodzielnie, trzeba go wyposażyć w opcjonalne moduły.
