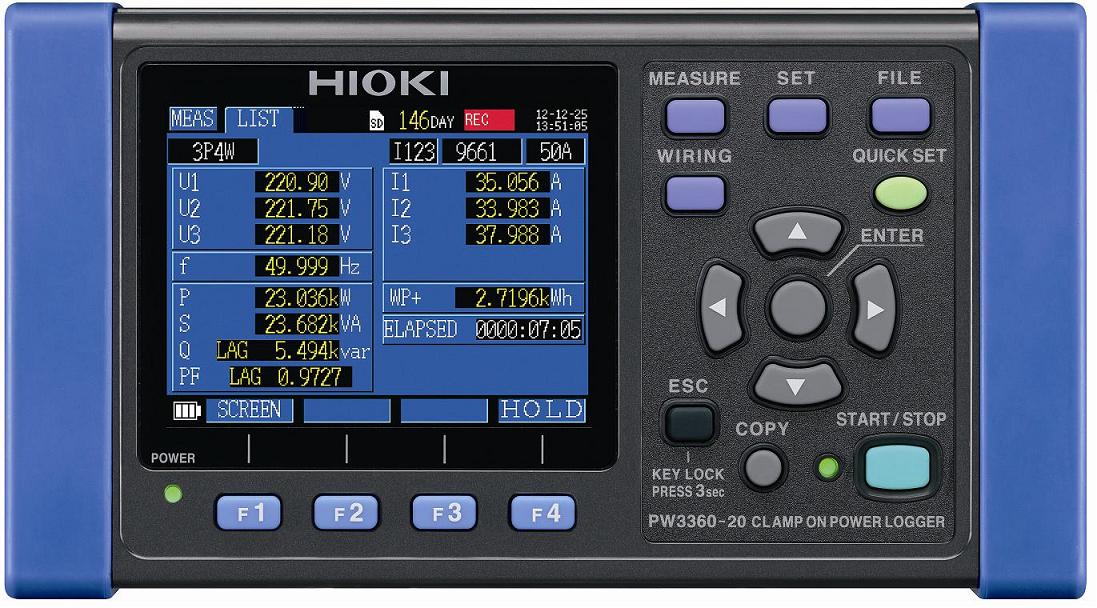

HIOKI PW3365-20 Miernik mocy

• Trzy kanały pomiarowe napięcia przemiennego i trzy kanały pomiarowe prądu (wyłącznie za pomocą cęgów)
• Wszystkie kanały izolowane, napięciowe-gniazda na bananki, prądowe-gniazda BNC
• Obsługuje pomiar w układach:
– jednofazowych-dwuprzewodowych: 1P2W, 1P2W (2 układy), 1P2W (3 układy)
– jednofazowych-trójprzewodowych: 1P3W, 1P3W+1, 1P3WIU, 1P2WIU+I
– trójfazowych-trójprzewodowych: 3P3W2M, 3P3W2M+I, 3P3W3M
– trójfazowych-czteroprzewodowych: 3P4W, tylko prąd w kanałach od 1 do 3
• Tryby jednoczesnego pomiaru mocy/prądu:
– 1P3W+1: 1 układ mocy i 1 kanał prądu
– 3P3W2M+1: 1 układ mocy i 1 kanał prądu

• Mierzone parametry:
– Napięcie:
napięcie skuteczne, składowa podstawowa napięcia, napięcie szczytowe (wartość bezwzględna), kąt fazowy składowej podstawowej, częstotliwość (UI)
– Prąd:
prąd skuteczny, składowa podstawowa prądu, prąd szczytowy (wartość bezwzględna), kąt fazowy składowej podstawowej
– Moc:
moc czynna, moc bierna, moc pozorna, współczynnik mocy (z wyświetlaniem znaku opóźnienia/wyprzedzenia w fazie), współczynnik mocy przesunięcia (z wyświetlaniem z znaku opóźnienia/wyprzedzenia w fazie), energię czynną (pobieraną, oddawaną), energię bierną (pobieraną, oddawaną), wyświetlanie kosztu energii (koszt 1 kWh x zużycie energii)
– Zapotrzebowanie:
wartość zapotrzebowania na moc czynną (pobieraną, oddawaną), wartość zapotrzebowania na moc bierną (wyprzedzenie, opóźnienie), ilość zapotrzebowania na moc czynną (pobieraną, oddawaną), ilość zapotrzebowania na moc bierną (wyprzedzenie, opóźnienie), wartość zapotrzebowania na współczynnik mocy
• Mierzy napięcie przemienne:
– na jednym zakresie 400,0 V (rozdzielczość 100 mV)
– zakres wyświetlania: od 5 V do 520 V (napięcia mniejsze od 5 V są wyświetlane jako 0 V)
– efektywny zakres pomiaru: od 90 V do 520 V
– napięcie szczytowe: ±750 V

– zakres pomiaru mocy czynnej: od 200,00 W do 6,0000 MW (zależy od kombinacji napięcia/prądu i typu układu pomiarowego)
• Mierzy prąd cęgami, w tym prądy upływowe od 50 mA
• Podzakresy prądowe (zależą od typu użytych cęgów):
– 9660: 5/10/50/100 A
– 9661: 5/10/50/100/500 A
– 9669: 100/200/1000 A
– 9694: 500m/1/5/10/50 A
– 9695-02: 500m/1/5/10/50 A
– 9695-03: 5/10/50/100 A
– CT9667 (elastyczne): 50/100/500 A (podzakres 500 A cęgów)
– CT9667 (elastyczne): 500/1000/5000 A (podzakres 5000 A cęgów)
– 9675 (do pomiaru prądów upływowych): 50m/100m/500m/1/5 A
– 9657-10 (do pomiaru prądów upływowych): 50m/100m/500m/1/5 A
• Podzakresy pomiarowe mocy: od 200,00 W do 60000 MW
– zależą od wybranej kombinacji napięcia/prądu i typu mierzonej linii
• Dokładność pomiaru:
– napięcie: ±1,5% w.w. ±0,2 w.p. (dokladność PW3365-20 + PW9020)
– prąd: ±0,3% w.w. ±0,1% w.p. + dokładność użytego czujnika cęgowego
– moc czynna: ±2,0% w.w. ±0,3% w.p. + dokładność użytego czujnika cęgowego (współczynnik mocy = 1)
• Obliczanie: obliczanie RMS/obliczanie składowej podstawowej
• Ustawianie wartości przekładni napięciowej (VT): 1/60/100/200/300/600/700/1000/2000/2500/5000, od 0,01 do 9999,99
• Ustawianie wartości przekładni prądowej (CT): 1/40/60/80/120/160/200/240/300/400/600/800/1200
• Metody doprowadzania sygnału:
– napięcie: doprowadzanie izolowane za pomocą czujnika PW9020
– prąd: doprowadzanie izolowane za pomocą cęgów
• Odświeżanie wskazania: co ok. 0,5 s (z wyjątkiem dostępu do karty SD lub pamięci wewnętrznej lub komunikacji przez LAN/USB)

• Metoda pomiaru: próbkowanie cyfrowe i obliczanie z synchronizacją przejścia przez zero, częstotliwość próbkowania 10,24 kHz (2048 punktów); przetwarzanie obliczania: dla 50 Hz: ciągłe, pomiar za 10 okresów; dla 60 Hz: ciągłe, pomiar za 12 okresów
• Rozdzielczość przetwornika a/c: 16 bitów
• Tryby wyświetalania: lista, U/I, moc, całka, zapotrzebowanie, przebieg, zoom trend
• Rejestracja (funkcja loggera):
– miejsce przeznaczenia rejestracji: karta SD (pojemność 2 GB), pamięć wewnętrzna (pojemność ok. 320 kB)
– odstęp czasowy zapisu: 1/2/5/10/15/30 s, 1/2/5/10/15/20/30/60 minut (dostępny czas zapisywania jest wyświetlany na ekranie ustawień rejestratora PW3365-20)
– dostępny czas rejestracji:
odstęp pomiaru 1 s – czas zapisywania 15,6 dni
odstęp pomiaru 2 s – czas zapisywania 31,2 dni
odstęp pomiaru 5 s – czas zapisywania 77,9 dni
odstęp pomiaru 10 s – czas zapisywania 155 dni
odstęp pomiaru 15 s – czas zapisywania 233 dni
odstęp pomiaru 30 s – czas zapisywania 1 rok
odstęp pomiaru 1 minuty – czas zapisywania 1 rok
odstęp pomiaru 2 minuty – czas zapisywania 1 rok
odstęp pomiaru 5 minut – czas zapisywania 1 rok
odstęp pomiaru > 10 minut – czas zapisywania 1 rok
– zapisywane elementy:
zapis pomiaru: tylko średnia/średnia, maksymalna, minimalna
zapis ekranu: ekran jest zapisywany jako plik BMP z ustalonym odstępem czasowym
zapis przebiegu: są zapisywane dane binarne przebiegu
– metoda rozpoczęcia rejestracji: z czasem odstępu, ręczne, o wyspecyfikowanym czasie, powtarzane
– metoda zakończenia rejestracji: ręczne, lub o wyspecyfikowanym czasie (maks. 1 rok), timer
• Interfejsy:
– interfejs kart SD: dane ustawień, dane pomiarowe, dane przebiegu
– LAN: 10BASE-T/100BASE-TX zgodność z IEEE802.3, funkcja serwera HTTP
– USB: wer. 2.0, Windows 8 (32/64 bit), Windows 7 (32/64 bit), Vista (32 bit), XP; po połączeniu z komputerem karta SD i pamięć wewnętrzna są rozpoznawane jako wymienny nośnik pamięci
– LAN/USB – ładowanie ustawień i danych za pomocą darmowego programu aplikcyjnego

• Wyświetlanie
– ekran LCD-TFT, kolorowy, przekątna 3,5″, rozdzielczość 320 na 240 pikseli
– język wyświetlania: angielski, japoński, chiński
– funkcja wyłączania podświetlenia (po 2 minutach)
• Środowisko pracy: pomieszczenia zamknięte
• Szeroki zakres temperatur pracy:
– od -10 do 50 °C
– od 0 do 40 °C – przy pracy przy zasilaniu z pakietu akumulatorów
– od 10 do 40 °C – w trakcie ładowania akumulatorów
• Maksymalne napięcie znamionowe na gniazdach pomiarowych:
– sekcja wejściowa pomiaru napięcia: 1,7 V AC, 2,4 V szczytowe
– sekcja wejściowa pomiaru prądu: 1,7 V AC, 2,4 V szczytowe

• Maksymalne napięcie znamionowe do ziemi
– sekcja wejściowa pomiaru napięcia: 600 V – kategoria pomiarowa III, 300 V – kategoria pomiarowa IV
– sekcja wejściowa pomiaru prądu: zależy od użytego czujnika cęgowego
• Wytrzymalość izolacji na przebicie: 7,06 kV, skuteczne
• Normy: Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna: EN61326, EN6100-3-2, EN61000-3-3
• Zasilanie:
– zewnętrzny zasilacz sieciowy Z1008: od 100 do 240 V AC, 45 VA
– pakiet akumulatorów 9459: Ni-MH, 7,2 V, 2700 mAh, czas pracy ciągłej: ok. 5h, maksymalna moc znamionowa: 3 VA
– maksymalny czas ładowania: 6 h (akumulatory są ładowane niezależnie od tego, czy przyrząd jest włączony czy wyłączony)

• Podtrzymanie zasilania zegara i ustawień: bateria litowa, ok. 10 lat
• Wymiary:
– bez PW9002: 180 x 100 x 48 [mm]
– z PW9002: 180 x 100 x 68 [mm]
• Masa: Ok. 540 g (bez PW9002), ok. 820 g (z PW9002)
• Akcesoria: bezkontaktowe czujniki napięcia PW9020 (1 kpl.), zasilacz sieciowy Z1008 (1 szt.), przewód USB, kolorowe spiralne tulejki nakładane na przewody pomiarowe w celu ich identyfikacji (1 kpl.), węże spiralne (10 szt.)

PROGRAM „POWER LOGGER VIEWER” SF1001 (opcja – za dodatkową opłatą) – własności
• Funkcja wyświetlania wykresu trendu:
– wyświetlane elementy: napięcie, prąd, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość, całka mocy czynnej, całka mocy biernej, wielkość zapotrzebowania, wartość zapotrzebowania, współczynnik niezrównoważenia napięcia
– wyświetlanie bargrafu stosowego: maksymalnie 16 serii danych
– pomiary kursorowe
• Funkcja wyświetlania zbiorczego
• Wyświetlanie przebiegu: z wyspecyfikowaniem daty i czasu
• Kopiowanie: obrazów ekranu do schowka
• Drukowanie:
– przeglądanie i drukowanie treści przedstawionych na wykresie trendu, raportu, wykresu harmonicznych i wyświetlonych ustawień
– wprowadzanie komentarzy
– ustawianie nagłówków i stopek dla każdego wydruku
– wsparcie drukowania: system operacyjny obsługuje dowolne drukowanie w kolorze lub monochromatyczne
– drukowanie raportów
• Obsługiwane systemy operacyjne: Windows 8 (32/64 bit), Windows 7 SPI lub nowszy (32/64 bit), Vista SP2 lub nowszy (32 bit), XP SP3 lub nowszy (32 bit)
