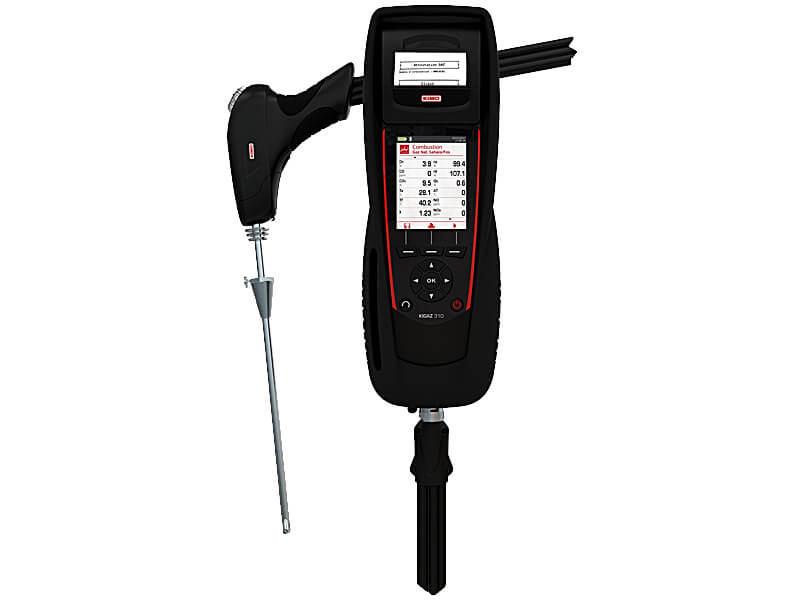

Kimo KIGAZ 310 Analizator Spalin z sondą z wymiennymi czujnikami
Produkt dostępny na zamówienie
wersja STD analizator z wbudowaną drukarką przeznaczony do badania kotłów zasilanych dowolnym paliwem, z czujnikiem do NOx i możliwością rozbudowy o kolejny czujniki pomiarowy: NO2 lub SO2 lub CH4
Produkt dostępny na zamówienie
Dodaj do listy życzeńAnalizator Spalin KIMO KIGAZ 310 z możliwością współpracy z PC, kolorowym graficznym wyświetlaczem, menu w j. polskim.
Pomiar: O2, CO-H2, NO/NOx, CH4, NO2 lub SO2, ciągu, różnicy ciśnienia, straty, nadmiaru powietrza, prędkości spalin, sprawności, sprawności (kondensacja), wycieku gazów CH4, CO otoczenia, CO2 otoczenia, prądu jonizacji, temperatury otoczenia i ciepłej wody użytkowej (CWU), indeksu przeźroczystości.
UWAGA: KIGAZ 310 oferowany jest w różnych wersjach, różniących się rodzajem wyposażenia, dostępne są zestawy:
– 2 wymienne czujniki (O2, CO-H2) z możliwością dodania 2 opcjonalnych czujników (NO, CH4 albo NO2 albo SO2) z możliwością użycia opcjonalnej sondy CH4 , CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji
– 3 wymienne czujniki (O2, CO-H2, NO) z możliwością dodania 1 opcjonalnego czujnika (CH4 albo NO2 albo SO2) z możliwością użycia opcjonalnej sondy CH4 , CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji
– 4 wymienne czujniki (O2, CO-H2, NO, CH4 albo NO2 albo SO2) z możliwością użycia opcjonalnej sondy CH4, CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji
Cechy i funkcje
Standardowe oprogramowanie LIGAZ-2: umożliwia konfiguracja analizatora za pośrednictwem USB i Bluetooth, tworzenie baz danych (klienci, kotły, inspekcje), wydruk zdefiniowanych raportów pomiarowych.
Opcjonalne oprogramowanie LOGAZ-2: Oprogramowanie pozwala na tworzenie baz danych (klienci, kotły, inspekcje), pobieranie i wydruk inspekcji, dostosowanie generowania raportów z procedur pomiarowych, planowanie kolejnych inspekcji, zarządzanie umowami serwisowania w terenie (planowanie działań przez operatora, obsługa klienta), a także pomiar w czasie rzeczywistym z możliwością wizualizacji i rejestracji danych.
Cechy i funkcje
- Dwie, trzy lub cztery wymienne i trwałe cele pomiarowe do O2 i CO-H2 (Kompensacja H2 zgodnie z PN-EN 50379-2), NO/NOx i CH4 albo NO2 albo SO2
- Dodatkowy pomiar: ciągu, różnicy ciśnienia, straty, nadmiaru powietrza, prędkości spalin, sprawności, sprawności (kondensacja)
- Możliwość pomiaru dodatkowymi sondami: wycieku gazów CH4, CO otoczenia, CO2 otoczenia, prądu jonizacji, temperatury otoczenia i ciepłej wody użytkowej (CWU), indeksu przeźroczystości
- Pomiary kotłów do 400 KW
- Funkcja rozcieńczania CO (do 5%)
- 3 czujniki ciśnienia (do pomiaru ciśnienia różnicowego, ciągu, pompy ssącej)
- Autozerowanie w spalinach
- 15 wprowadzonych charakterystyk paliw + 5 paliw użytkownika
- Duży, wyraźny kolorowy wyświetlacz LCD
- Pamięć 2 GB (100 000 pomiarów)
- Wbudowana drukarka (bezpośredni wydruk po pomiarze)
- Łatwa obsługa za pomocą przycisku obrotowego
- Do 10 godzin ciągłej pracy na baterii
- Oprogramowanie analizatora spalin w j. polskim*
- Oprogramowanie LIGAZ-2 dla PC w standardzie z opcją rozbudowy do LOGAZ-2 (PL)*
- Komunikacja przez USB lub przez moduł Bluetooth
- Wbudowana w sondę dioda LED do oświetlania ciemnych miejsc
- Wbudowany odstojnik kondensatu z alarmem maksymalnego poziomu do ochrony czujnika przed uszkodzeniem
- 1 wejście dla sondy spalin, 1 wejście dla sondy zewnętrznej, 2 wejścia dla czujników temp. termopary typu K
- Instrukcje głosowe
- Instrukcja krok-po-kroku, pomagająca w wykonaniu pomiarów
- Gumowa obudowa z magnesem zabezpieczająca przed urazem i pozwalająca na montaż do powierzchni metalowych
GAZ
- Automatyczne zerowanie sondy w kanale, powietrzem z otoczenia
- Rozcieńczenie CO do 5%
- Maksymalne CO w otoczeniu
- CO i CO2 w spalinach
- Wymienne cele pomiarowe: O2 o wydłużonej żywotności, CO-H2, NO, NO2, SO2 oraz CH4 (opcjonalnie)
- Nadmierna utrata powietrza
- Wydajność > 100%
CIŚNIENIE
- Pomiar różnicy ciśnień
- Pomiar przepływu pompy ssącej
- Wysoka dokładność pomiaru ciągu
- Autozerowanie przez zawór elektromagnetyczny
- Automatyczna konfiguracja przepływu gazu
TEMPERATURA
- Temperatura otoczenia
- Temperatura spalin
- Delta temperatury
- Temperatury ciepłej wody użytkowej (CWU), 2 termopary
- Temperatura punktu rosy
INNE FUNKCJE
- 15 prekonfigurowalnych paliw (Gaz ziemny Sahara, gaz ziemny Groningen, gaz ziemny Rosyjski, Propan, Butan, lekki olej, węgiel bitumiczny, ciężki węgiel, koks, biopaliwo 5%, drewno 20%, wióry 21%, pelety 8%)
- Dodanie 5 paliw przez operatora
- Automatyczny pomiar
- Indeks przeźroczystości
Dane techniczne
Parametr | Czujnik | Zakres pomiarowy | Rozdzielczość | Dokładność |
O2 o wydłużonej żywotności |
Elektrochemiczny | Od 0% do 21% | 0.1% obj. | ±0.2% obj. |
CO (z kompensacją H2) |
Elektrochemiczny | Od 0 do 8000 ppm | 1 ppm | Od 0 do 200 ppm: ±10 ppm Od 201 do 2000 ppm: ±5% wartości mierzonej Od 2001 do 8000 ppm: ±10% wartości mierzonej |
NO | Elektrochemiczny | Od 0 do 5000 ppm | 1 ppm | Od 0 do 100 ppm: ±5 ppm Od 101 do 5000 ppm: ±5% wartości mierzonej |
Niższy zakres NO | Elektrochemiczny | Od 0 do 500 ppm | 0.1 ppm | Od 0 do 100 ppm: ±2 ppm Od 101 do 500 ppm: ±2% wartości mierzonej |
NOx | Obliczane** | Od 0 do 5155 ppm | 1 ppm | – |
NO2 | Elektrochemiczny | Od 0 do 1000 ppm | 1 ppm | Od 0 do 100 ppm: ±5 ppm Od 101 do 1000 ppm: ±5% wartości mierzonej |
SO2 | Elektrochemiczny | Od 0 do 5000 ppm | 1 ppm | Od 0 do 100 ppm: ±5 ppm Od 101 do 5000 ppm: ±5% wartości mierzonej |
CO2 | Obliczany** | Od 0 do 99% obj. | 0.1% obj. | – |
CH4 | Półprzewodnik | 0 do 10000 ppm 0 do 1% obj. 0 do 20%LEL*** |
1 ppm 0,0001% obj. 0.002 %LEL*** |
±20% pełnej skali |
Temperatura spalin | Termopara typu K | Od -100 do +1250°C | 0.1°C | ±1.1°C lub ±0.4% wartości mierzonej |
Temperatura otoczenia | Wbudowany NTC | Od -20 do +120°C | 0.1°C | ±0.5°C |
Temperatura otoczenia | Pt100 (1/3 DIN zewnętrzna sonda) |
Od -50 do +250°C | 0.1°C | ±0.3% wartości mierzonej ±0.25°C |
Punkt rosy | Obliczany** | Od 0 do +99°Ctd | 0.1°C | – |
Temperatura ciepłej wody użytkowej |
TcK (sonda zewnętrzna) | Od -200 do +1300 °C | 0.1°C | ±1.1°C lub ±0.4% wartości mierzonej |
Ciąg | Piezoelektryczny | -10 do +10 Pa -1000 +1000 Pa |
0.1 Pa 1 Pa |
Od -100 do -10 Pa: ±2 Pa Od -10 do +10 Pa: ±0.5 Pa Od +10 do +100 Pa: ±2 Pa Powyżej: ±2 % wartości mierzonej |
Różnica ciśnień |
Piezoelektryczny | Od -200 do +20000 Pa | 1 Pa | -20000 do -751 Pa: ±0.5% w.m. ±4.5 Pa 750 do -61 Pa: ±0.9% w.m. ±1.5 Pa 60 do +60 Pa: ±2 Pa 61 do 750 Pa: ±0.9% w.m. ±1.5 Pa 751 do 20000 Pa: ±0.5% w.m. ±4.5 Pa |
Straty | Obliczane** | Od 0 do 100% | 0.1% | – |
Prędkość przepływu spalin | Obliczane** | Od 0 do 99.9 m/s | 0.1 m/s | – |
Nadmiar powietrza (λ) |
Obliczane** | Od 1 do 9.99 | 0.01 | – |
Wyższa wydajność(ηs) (kondensacja) |
Obliczane** | Od 0 do 120% | 0.1 % | – |
Sprawność ηt | Obliczane** | Od 0 do 100% | 0.1% | – |
Indeks przeźroczystości |
Zewn. przyrząd | Od 0 do 9 | – | – |
Sonda zewnętrzna CO / Temperatury (SCOT) |
CO ppm Temperatura °C, °F |
od 0.00 do 200 ppm od 200 do 500 ppm od -20 do +80°C |
1 ppm . 0.1°C |
± 3% ppm ±1,5% w.w. ± 0.3% w.w. ± 0.25°C |
Sonda zewnętrzna CO2 / Temperatury (SCOT) |
CO2 ppm Temperatura °C, °F |
od 0.00 do 5000 ppm od -20 do +80°C |
1 ppm 0.1°C |
± 3% ppm lub ± 50 ppm ± 0.3% w.w. ± 0.25°C |
Sonda zewnętrzna wycieku gazu CH4/LPG |
Wodorowęglan i CH4 GPL/LPG |
od 1 do 10 000 ppm od 0 do 1800 ppm |
1 ppm 1 ppm |
±20% pełnej skali 20°C przy 65%HR ± 5%HR ±20% pełnej skali 20°C przy 65%HR ± 5%HR |
*Wszystkie dokładności przedstawione w ulotce zostały osiągnięte w warunkach laboratoryjnych i mogą być gwarantowane dla pomiarów w takich samych warunkach lub z uwzględnieniem kompensacji.
**Obliczenia się na podstawie wartości zmierzonych przez analizator.
***Dolna granica wybuchowości,
Dane ogólne
Wymiary | Przyrząd: 331 x 112 x 86 mm Sonda spalin: 300 mm Długość przewodu: 2.5 m |
Masa (+baterie +holster) | 1120 g |
Wyświetlacz | Kolorowy TFT 3.5″ |
Klawiatura | Klawiatura z elastometru; 3 przyciski funkcyjne; OK; 4 strzałki kierunkowe; ON/OFF; przycisk wyjdź/anuluj |
Materiał | Obudowa i sonda: ABS Przewód sondy: neopren Sonda: PA 6.6 wzmocnione 30% włókno szklane |
Ochrona | IP40 |
Interfejs PC | USB Bluetooth® (opcjonalny) |
Zasilanie | Akumulator Li-Ion 3,6V 4400 mA Zasilanie: 100-250 VAC, 50-60 Hz |
Czas pracy | 10 godzin ciągłej pracy |
Temperatura pracy | Od +5 do +50°C |
Temperatura przechowywania |
-20 do +50°C |
Wysokość | od 0 do 2000 m n.p.m. |
Wyposażenie
Model | Opis |
KIGAZ 310 CLA | Analizator spalin do każdego typu kotłów, posiadający dwie wymienne sondy O2, CO-H2 z opcją pomiaru 2 dodatkowymi sondami NO/NOx, NO2, SO2, CH4 (gazów). Wbudowana autodiagnostyka, wsparcie głosowe, rozrzedzanie gęstości CO-H2, 3 wbudowane czujniki ciśnienia, autozero gazu, wbudowany syfon z alarmem maks. poziomu, kolorowy wyświetlacz, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2 GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm z zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania. |
KIGAZ 310 STD | Analizator spalin do każdego typu kotłów, posiadający trzy wymienne sondy O2, CO-H2, NO/NOx z opcją pomiaru 1 dodatkową sondą SO2, CH4 (gazów). Wbudowana autodiagnostyka, wsparcie głosowe, rozrzedzanie gęstości CO-H2, 3 wbudowane czujniki ciśnienia, autozero gazu, wbudowany syfon z alarmem maks. poziomu, kolorowy wyświetlacz, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2 GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm z zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania. |
KIGAZ 310 PRO | Analizator spalin do każdego typu kotłów, posiadający cztery wymienne sondy O2, CO-H2, NO/NOx, NO2 lub SO2 i opcjonalną sondą CH4 (gazów). Wbudowana autodiagnostyka, wsparcie głosowe, rozrzedzanie gęstości CO-H2, 3 wbudowane czujniki ciśnienia, autozero gazu, wbudowany syfon z alarmem maks. poziomu, kolorowy wyświetlacz, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm z zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania. |
Akcesoria
Akcesoria
Dostępne akcesoria opcjonalne
Nr kat. | Model | Opis |
23472 | KEG | Zestaw do pomiaru szczelności instalacji gazowych, zawierający: złącze 3 kanałowe z dwoma zaworami, gumową pompkę, złącza do podłączenia do kanału i miernika (męskie wtyk 6-20, 10-32, 1/2G, M20x1.5, adapter i wężyki) |
11994 | PMO | Manualna pompka do pomiaru stopnia przeźroczystości (z 50 filtrami i podstawką) |
23473 | MAK | Aluminiowa walizka na analizator KIGAZ i akcesoria. |
23545 | MABS | Walizka z ABSu na analizator KIGAZ i akcesoria. |
23476 | MB-123 | Moduł Bluetooth® do kopiowania danych i konfiguracji Kigaz, zasięg 5 m |
23410 | LOGAZ-2 | Oprogramowanie do stworzenia bazy danych (klienci, kotły, pomiary) kopiowania danych, wydruków kontrolnych z konfigurowanymi wzorami certyfikatów, konfiguracji analizatora, tworzenia raportów i procedur, planowania pomiarów, zarządzaniem konserwacją instalacji klientów (planowanie działań, regularna weryfikacja), wizualizację i zapis pomiarów w czasie rzeczywistym (KOMPATYBILNE Z KIGAZ 200 I 300). |
23474 | KPD-25 | Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe 6x10mm dla KIGAZ 250 |
23475 | KPD-15 | Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe oraz dwa konektory 7mm dla KIGAZ 150 |
Opcjonalne sondy dla KIGAZ | ||
23409 | SCI | Sonda do pomiaru prądu jonizacji kotłów gazowych (zakres od 0 do 100µA), z wyjściem na przewodzie o dł. 2 m z 0.8m krokodylkami. System rozpoznawania Smart-Plus. |
22727 | SDFG | Sonda wycieku gazu dł. 300 mm z giętką końcówką (wykrywanie CH4, GPL, etc.), zakres pomiarowy 0-10000 ppm. System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia. |
17009 | SCO2T | Wielofunkcyjna sonda CO2/temperatura (0 do 5,000 ppm – 20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia. |
17008 | SCOT | Wielofunkcyjna sonda CO/temperatura (0 do 500 ppm i -20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia. |
16474 | SPA 150 SP | Sonda PT100 klasy 1/3 DIN do temp. otoczenia (-50 do +250°C). Wtyk mini-din. System rozpoznawania Smart-Plus. Średnica O 4,5 mm, długość 150 mm z uchwytem, przewód rozwijany dł. 450 mm, maks. dł. 2,4 m. dla przyrządów klasy 200 & 300. Dostarczana ze świadectwem strojenia. |
17073 | SKCL 150 | Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) sonda O 4,5 mm, długość 150 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym |
17156 | SKV 150 | Sonda termoparowa typu K Velcro klasy 1 do rur (-20 do +90°C) uchwyt Velcro do rur O 100 mm (max.), z 1,5 m przewodem prostym z skompensowanym wtykiem miniaturowym |
22226 | SKCT | Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) do rur O 10-50 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym. |
Wymienne cele pomiarowe | ||
23481 | CI-CH4 | Cela CH4 do wykrywania wycieku gazu CH4/LPG. Zakres: 0 to 10 000 ppm |
23482 | CI-02 | Cela O2. Zakres: 0 – 21% |
23483 | CI-COH2 | Cela CO-H2. Zakres : 0 – 8000 ppm |
23484 | CI-NO | Cela NO. Zakres : 0 – 5000 ppm |
23530 | CI-NO2 | Cela NO2. Zakres : 0 – 1000 ppm |
23531 | CI-SO2 | Cela SO2. Zakres : 0 – 5000 ppm |
Materiały eksploatacyjne | ||
12052 | SFO | 50 filtrów do pompki przeźroczystości PMO |
23489 | P15-5 | Zestaw 5 rolek papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150 |
23490 | P15-1 | Rolka papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150 |
23491 | PI-5 | Zestaw 5 rolek papieru do drukowania dla KIGAZ 200 i 300 |
23492 | PI-1 | Rolka papieru do drukowania dla KIGAZ 200 i 300 |
23493 | F12-1 | Filtr do syfonu dla KIGAZ 100 i 200 |
23505 | F12-5 | Zestaw 5 filtrów do syfonu dla KIGAZ 100 i 200 |
23526 | F3-1 | Filtr dyskowy dla KIGAZ 300 |
23527 | F3-5 | Zestaw 5 filtów dyskowych dla KIGAZ 300 |
Sondy spalin dla KIGAZ | ||
23506 | PSK-180 | Wymienna końcówka sondy spalin dł. 180 mm, temperatura pracy do 500°C |
23507 | PSK-300 | Wymienna końcówka sondy spalin dł. 300 mm, temperatura pracy do 500°C |
23508 | PSK-750 | Wymienna końcówka sondy spalin dł. 750 mm, wykonana z INCONELU, temperatura pracy do 1000°C |
23523 | PSF-1 | Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 100 |
23509 | SF6-15 | Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 150 |
23524 | PSF-2 | Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 200 |
23510 | POF6-25 | Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 250 |
23525 | PSF-3 | Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 300 |
23511 | PS-CF | Syfon/Odstojnik dla KIGAZ 100 / 200 |
Dodatkowe akcesoria (Torby, Osłony, Zasilanie) Opcjonalne sondy dla KIGAZ | ||
23512 | SK-1 | Torba transportowa dla KIGAZ 150 |
23513 | SK-12 | Torba transportowa dla KIGAZ 100 / 200 / 300 |
23514 | CPK-15 | Osłona ochronna z magnesem dla KIGAZ 150 |
23515 | CPAK | Osłona ochronna z magnesem dla KIGAZ 100 / 200 / 250 / 300 |
12418 | ADS | Zasilacz dla KIGAZ |
23516 | BK | Akumulator Li-ion dla KIGAZ |
