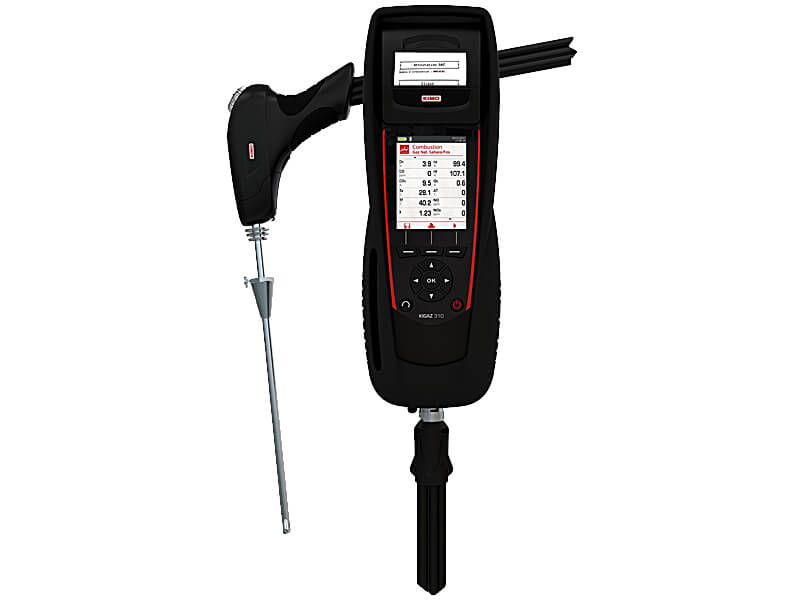

Kimo KIGAZ 310 Analizator Spalin z sondą z wymiennymi czujnikami

Opis

Analizator Spalin KIMO KIGAZ 310 z możliwością współpracy z PC, kolorowym graficznym wyświetlaczem, menu w j. polskim.

Pomiar: O2, CO-H2, NO/NOx, CH4, NO2 lub SO2, ciągu, różnicy ciśnienia, straty, nadmiaru powietrza, prędkości spalin, sprawności, sprawności (kondensacja), wycieku gazów CH4, CO otoczenia, CO2 otoczenia, prądu jonizacji, temperatury otoczenia i ciepłej wody użytkowej (CWU), indeksu przeźroczystości.

UWAGA: KIGAZ 310 oferowany jest w różnych wersjach, różniących się rodzajem wyposażenia, dostępne są zestawy:
– 2 wymienne czujniki (O2, CO-H2) z możliwością dodania 2 opcjonalnych czujników (NO, CH4 albo NO2 albo SO2) z możliwością użycia opcjonalnej sondy CH4 , CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji
– 3 wymienne czujniki (O2, CO-H2, NO) z możliwością dodania 1 opcjonalnego czujnika (CH4 albo NO2 albo SO2) z możliwością użycia opcjonalnej sondy CH4 , CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji
– 4 wymienne czujniki (O2, CO-H2, NO, CH4 albo NO2 albo SO2) z możliwością użycia opcjonalnej sondy CH4, CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji

Cechy i funkcje

KIMO KIGAZ 310 to przenośny analizator spalin, współpracujący z 4 wymiennymi czujnikami, celami pomiarowymi o długiej żywotności (2-3 lat), sondą spalin podłączaną jednym wtykiem, wbudowaną diodą LED w uchwyt sondy, wymiennymi końcówkami sondy spalin o różnej długości, wbudowanym czujnikiem temperatury otoczenia, 1 wtykiem do podłączenia dodatkowych zewnętrznych sond pomiarowych (CH₄/CO/CO₂/Prądu jonizacji), 2 wejściami na termopary typu K, króćcami do pomiaru ciśnienia różnicowego, z podświetlanym kolorowym graficznym wyświetlaczem LCD, wbudowaną drukarką, pamięcią i komunikacją z PC przez USB, opcją komunikacji bezprzewodowej Bluetooth.

Standardowe oprogramowanie LIGAZ-2: umożliwia konfiguracja analizatora za pośrednictwem USB i Bluetooth, tworzenie baz danych (klienci, kotły, inspekcje), wydruk zdefiniowanych raportów pomiarowych.

Opcjonalne oprogramowanie LOGAZ-2: Oprogramowanie pozwala na tworzenie baz danych (klienci, kotły, inspekcje), pobieranie i wydruk inspekcji, dostosowanie generowania raportów z procedur pomiarowych, planowanie kolejnych inspekcji, zarządzanie umowami serwisowania w terenie (planowanie działań przez operatora, obsługa klienta), a także pomiar w czasie rzeczywistym z możliwością wizualizacji i rejestracji danych.

Cechy i funkcje

Dwie, trzy lub cztery wymienne i trwałe cele pomiarowe do O₂ i CO-H₂ (Kompensacja H₂ zgodnie z PN-EN 50379-2), NO/NOx i CH₄ albo NO₂ albo SO₂
Dodatkowy pomiar: ciągu, różnicy ciśnienia, straty, nadmiaru powietrza, prędkości spalin, sprawności, sprawności (kondensacja)
Możliwość pomiaru dodatkowymi sondami: wycieku gazów CH₄, CO otoczenia, CO₂ otoczenia, prądu jonizacji, temperatury otoczenia i ciepłej wody użytkowej (CWU), indeksu przeźroczystości
Pomiary kotłów do 400 KW
Funkcja rozcieńczania CO (do 5%)
3 czujniki ciśnienia (do pomiaru ciśnienia różnicowego, ciągu, pompy ssącej)
Autozerowanie w spalinach
15 wprowadzonych charakterystyk paliw + 5 paliw użytkownika
Duży, wyraźny kolorowy wyświetlacz LCD
Pamięć 2 GB (100 000 pomiarów)
Wbudowana drukarka (bezpośredni wydruk po pomiarze)
Łatwa obsługa za pomocą przycisku obrotowego
Do 10 godzin ciągłej pracy na baterii
Oprogramowanie analizatora spalin w j. polskim*
Oprogramowanie LIGAZ-2 dla PC w standardzie z opcją rozbudowy do LOGAZ-2 (PL)*
Komunikacja przez USB lub przez moduł Bluetooth
Wbudowana w sondę dioda LED do oświetlania ciemnych miejsc
Wbudowany odstojnik kondensatu z alarmem maksymalnego poziomu do ochrony czujnika przed uszkodzeniem
1 wejście dla sondy spalin, 1 wejście dla sondy zewnętrznej, 2 wejścia dla czujników temp. termopary typu K
Instrukcje głosowe
Instrukcja krok-po-kroku, pomagająca w wykonaniu pomiarów
Gumowa obudowa z magnesem zabezpieczająca przed urazem i pozwalająca na montaż do powierzchni metalowych

GAZ

Automatyczne zerowanie sondy w kanale, powietrzem z otoczenia
Rozcieńczenie CO do 5%
Maksymalne CO w otoczeniu
CO i CO₂ w spalinach
Wymienne cele pomiarowe: O₂ o wydłużonej żywotności, CO-H₂, NO, NO₂, SO₂ oraz CH₄ (opcjonalnie)
Nadmierna utrata powietrza
Wydajność > 100%

CIŚNIENIE

Pomiar różnicy ciśnień
Pomiar przepływu pompy ssącej
Wysoka dokładność pomiaru ciągu
Autozerowanie przez zawór elektromagnetyczny
Automatyczna konfiguracja przepływu gazu

TEMPERATURA

Temperatura otoczenia
Temperatura spalin
Delta temperatury
Temperatury ciepłej wody użytkowej (CWU), 2 termopary
Temperatura punktu rosy

INNE FUNKCJE

15 prekonfigurowalnych paliw (Gaz ziemny Sahara, gaz ziemny Groningen, gaz ziemny Rosyjski, Propan, Butan, lekki olej, węgiel bitumiczny, ciężki węgiel, koks, biopaliwo 5%, drewno 20%, wióry 21%, pelety 8%)
Dodanie 5 paliw przez operatora
Automatyczny pomiar
Indeks przeźroczystości

Dane techniczne

Zakres pomiarowy:

Parametr	Czujnik	Zakres pomiarowy	Rozdzielczość	Dokładność
O₂ o wydłużonej żywotności	Elektrochemiczny	Od 0% do 21%	0.1% obj.	±0.2% obj.
CO (z kompensacją H₂)	Elektrochemiczny	Od 0 do 8000 ppm	1 ppm	Od 0 do 200 ppm: ±10 ppm Od 201 do 2000 ppm: ±5% wartości mierzonej Od 2001 do 8000 ppm: ±10% wartości mierzonej
NO	Elektrochemiczny	Od 0 do 5000 ppm	1 ppm	Od 0 do 100 ppm: ±5 ppm Od 101 do 5000 ppm: ±5% wartości mierzonej
Niższy zakres NO	Elektrochemiczny	Od 0 do 500 ppm	0.1 ppm	Od 0 do 100 ppm: ±2 ppm Od 101 do 500 ppm: ±2% wartości mierzonej
NOx	Obliczane**	Od 0 do 5155 ppm	1 ppm	–
NO₂	Elektrochemiczny	Od 0 do 1000 ppm	1 ppm	Od 0 do 100 ppm: ±5 ppm Od 101 do 1000 ppm: ±5% wartości mierzonej
SO₂	Elektrochemiczny	Od 0 do 5000 ppm	1 ppm	Od 0 do 100 ppm: ±5 ppm Od 101 do 5000 ppm: ±5% wartości mierzonej
CO₂	Obliczany**	Od 0 do 99% obj.	0.1% obj.	–
CH₄	Półprzewodnik	0 do 10000 ppm 0 do 1% obj. 0 do 20%LEL***	1 ppm 0,0001% obj. 0.002 %LEL***	±20% pełnej skali
Temperatura spalin	Termopara typu K	Od -100 do +1250°C	0.1°C	±1.1°C lub ±0.4% wartości mierzonej
Temperatura otoczenia	Wbudowany NTC	Od -20 do +120°C	0.1°C	±0.5°C
Temperatura otoczenia	Pt100 (1/3 DIN zewnętrzna sonda)	Od -50 do +250°C	0.1°C	±0.3% wartości mierzonej ±0.25°C
Punkt rosy	Obliczany**	Od 0 do +99°Ctd	0.1°C	–
Temperatura ciepłej wody użytkowej	TcK (sonda zewnętrzna)	Od -200 do +1300 °C	0.1°C	±1.1°C lub ±0.4% wartości mierzonej
Ciąg	Piezoelektryczny	-10 do +10 Pa -1000 +1000 Pa	0.1 Pa 1 Pa	Od -100 do -10 Pa: ±2 Pa Od -10 do +10 Pa: ±0.5 Pa Od +10 do +100 Pa: ±2 Pa Powyżej: ±2 % wartości mierzonej
Różnica ciśnień	Piezoelektryczny	Od -200 do +20000 Pa	1 Pa	-20000 do -751 Pa: ±0.5% w.m. ±4.5 Pa 750 do -61 Pa: ±0.9% w.m. ±1.5 Pa 60 do +60 Pa: ±2 Pa 61 do 750 Pa: ±0.9% w.m. ±1.5 Pa 751 do 20000 Pa: ±0.5% w.m. ±4.5 Pa
Straty	Obliczane**	Od 0 do 100%	0.1%	–
Prędkość przepływu spalin	Obliczane**	Od 0 do 99.9 m/s	0.1 m/s	–
Nadmiar powietrza (λ)	Obliczane**	Od 1 do 9.99	0.01	–
Wyższa wydajność(ηs) (kondensacja)	Obliczane**	Od 0 do 120%	0.1 %	–
Sprawność ηt	Obliczane**	Od 0 do 100%	0.1%	–
Indeks przeźroczystości	Zewn. przyrząd	Od 0 do 9	–	–
Sonda zewnętrzna CO / Temperatury (SCOT)	CO ppm Temperatura °C, °F	od 0.00 do 200 ppm od 200 do 500 ppm od -20 do +80°C	1 ppm . 0.1°C	± 3% ppm ±1,5% w.w. ± 0.3% w.w. ± 0.25°C
Sonda zewnętrzna CO₂ / Temperatury (SCOT)	CO₂ ppm Temperatura °C, °F	od 0.00 do 5000 ppm od -20 do +80°C	1 ppm 0.1°C	± 3% ppm lub ± 50 ppm ± 0.3% w.w. ± 0.25°C
Sonda zewnętrzna wycieku gazu CH₄/LPG	Wodorowęglan i CH4 GPL/LPG	od 1 do 10 000 ppm od 0 do 1800 ppm	1 ppm 1 ppm	±20% pełnej skali 20°C przy 65%HR ± 5%HR ±20% pełnej skali 20°C przy 65%HR ± 5%HR

*Wszystkie dokładności przedstawione w ulotce zostały osiągnięte w warunkach laboratoryjnych i mogą być gwarantowane dla pomiarów w takich samych warunkach lub z uwzględnieniem kompensacji.
**Obliczenia się na podstawie wartości zmierzonych przez analizator.
***Dolna granica wybuchowości,

Dane ogólne

Wymiary	Przyrząd: 331 x 112 x 86 mm Sonda spalin: 300 mm Długość przewodu: 2.5 m
Masa (+baterie +holster)	1120 g
Wyświetlacz	Kolorowy TFT 3.5″
Klawiatura	Klawiatura z elastometru; 3 przyciski funkcyjne; OK; 4 strzałki kierunkowe; ON/OFF; przycisk wyjdź/anuluj
Materiał	Obudowa i sonda: ABS Przewód sondy: neopren Sonda: PA 6.6 wzmocnione 30% włókno szklane
Ochrona	IP40
Interfejs PC	USB Bluetooth® (opcjonalny)
Zasilanie	Akumulator Li-Ion 3,6V 4400 mA Zasilanie: 100-250 VAC, 50-60 Hz
Czas pracy	10 godzin ciągłej pracy
Temperatura pracy	Od +5 do +50°C
Temperatura przechowywania	-20 do +50°C
Wysokość	od 0 do 2000 m n.p.m.

Wyposażenie

Model	Opis
KIGAZ 310 CLA	Analizator spalin do każdego typu kotłów, posiadający dwie wymienne sondy O₂, CO-H₂ z opcją pomiaru 2 dodatkowymi sondami NO/NOx, NO₂, SO₂, CH₄ (gazów). Wbudowana autodiagnostyka, wsparcie głosowe, rozrzedzanie gęstości CO-H₂, 3 wbudowane czujniki ciśnienia, autozero gazu, wbudowany syfon z alarmem maks. poziomu, kolorowy wyświetlacz, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2 GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm z zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania.
KIGAZ 310 STD	Analizator spalin do każdego typu kotłów, posiadający trzy wymienne sondy O₂, CO-H₂, NO/NOx z opcją pomiaru 1 dodatkową sondą SO₂, CH₄ (gazów). Wbudowana autodiagnostyka, wsparcie głosowe, rozrzedzanie gęstości CO-H₂, 3 wbudowane czujniki ciśnienia, autozero gazu, wbudowany syfon z alarmem maks. poziomu, kolorowy wyświetlacz, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2 GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm z zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania.
KIGAZ 310 PRO	Analizator spalin do każdego typu kotłów, posiadający cztery wymienne sondy O₂, CO-H₂, NO/NOx, NO₂ lub SO₂ i opcjonalną sondą CH₄ (gazów). Wbudowana autodiagnostyka, wsparcie głosowe, rozrzedzanie gęstości CO-H₂, 3 wbudowane czujniki ciśnienia, autozero gazu, wbudowany syfon z alarmem maks. poziomu, kolorowy wyświetlacz, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm z zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania.

Akcesoria

Dostępne akcesoria opcjonalne

Nr kat.	Model	Opis
23472	KEG	Zestaw do pomiaru szczelności instalacji gazowych, zawierający: złącze 3 kanałowe z dwoma zaworami, gumową pompkę, złącza do podłączenia do kanału i miernika (męskie wtyk 6-20, 10-32, 1/2G, M20x1.5, adapter i wężyki)
11994	PMO	Manualna pompka do pomiaru stopnia przeźroczystości (z 50 filtrami i podstawką)
23473	MAK	Aluminiowa walizka na analizator KIGAZ i akcesoria.
23545	MABS	Walizka z ABSu na analizator KIGAZ i akcesoria.
23476	MB-123	Moduł Bluetooth® do kopiowania danych i konfiguracji Kigaz, zasięg 5 m
23410	LOGAZ-2	Oprogramowanie do stworzenia bazy danych (klienci, kotły, pomiary) kopiowania danych, wydruków kontrolnych z konfigurowanymi wzorami certyfikatów, konfiguracji analizatora, tworzenia raportów i procedur, planowania pomiarów, zarządzaniem konserwacją instalacji klientów (planowanie działań, regularna weryfikacja), wizualizację i zapis pomiarów w czasie rzeczywistym (KOMPATYBILNE Z KIGAZ 200 I 300).
23474	KPD-25	Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe 6x10mm dla KIGAZ 250
23475	KPD-15	Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe oraz dwa konektory 7mm dla KIGAZ 150
Opcjonalne sondy dla KIGAZ
23409	SCI	Sonda do pomiaru prądu jonizacji kotłów gazowych (zakres od 0 do 100µA), z wyjściem na przewodzie o dł. 2 m z 0.8m krokodylkami. System rozpoznawania Smart-Plus.
22727	SDFG	Sonda wycieku gazu dł. 300 mm z giętką końcówką (wykrywanie CH4, GPL, etc.), zakres pomiarowy 0-10000 ppm. System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
17009	SCO2T	Wielofunkcyjna sonda CO2/temperatura (0 do 5,000 ppm – 20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
17008	SCOT	Wielofunkcyjna sonda CO/temperatura (0 do 500 ppm i -20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
16474	SPA 150 SP	Sonda PT100 klasy 1/3 DIN do temp. otoczenia (-50 do +250°C). Wtyk mini-din. System rozpoznawania Smart-Plus. Średnica O 4,5 mm, długość 150 mm z uchwytem, przewód rozwijany dł. 450 mm, maks. dł. 2,4 m. dla przyrządów klasy 200 & 300. Dostarczana ze świadectwem strojenia.
17073	SKCL 150	Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) sonda O 4,5 mm, długość 150 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym
17156	SKV 150	Sonda termoparowa typu K Velcro klasy 1 do rur (-20 do +90°C) uchwyt Velcro do rur O 100 mm (max.), z 1,5 m przewodem prostym z skompensowanym wtykiem miniaturowym
22226	SKCT	Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) do rur O 10-50 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym.
Wymienne cele pomiarowe
23481	CI-CH4	Cela CH₄ do wykrywania wycieku gazu CH4/LPG. Zakres: 0 to 10 000 ppm
23482	CI-02	Cela O₂. Zakres: 0 – 21%
23483	CI-COH2	Cela CO-H₂. Zakres : 0 – 8000 ppm
23484	CI-NO	Cela NO. Zakres : 0 – 5000 ppm
23530	CI-NO2	Cela NO₂. Zakres : 0 – 1000 ppm
23531	CI-SO2	Cela SO₂. Zakres : 0 – 5000 ppm
Materiały eksploatacyjne
12052	SFO	50 filtrów do pompki przeźroczystości PMO
23489	P15-5	Zestaw 5 rolek papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150
23490	P15-1	Rolka papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150
23491	PI-5	Zestaw 5 rolek papieru do drukowania dla KIGAZ 200 i 300
23492	PI-1	Rolka papieru do drukowania dla KIGAZ 200 i 300
23493	F12-1	Filtr do syfonu dla KIGAZ 100 i 200
23505	F12-5	Zestaw 5 filtrów do syfonu dla KIGAZ 100 i 200
23526	F3-1	Filtr dyskowy dla KIGAZ 300
23527	F3-5	Zestaw 5 filtów dyskowych dla KIGAZ 300
Sondy spalin dla KIGAZ
23506	PSK-180	Wymienna końcówka sondy spalin dł. 180 mm, temperatura pracy do 500°C
23507	PSK-300	Wymienna końcówka sondy spalin dł. 300 mm, temperatura pracy do 500°C
23508	PSK-750	Wymienna końcówka sondy spalin dł. 750 mm, wykonana z INCONELU, temperatura pracy do 1000°C
23523	PSF-1	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 100
23509	SF6-15	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 150
23524	PSF-2	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 200
23510	POF6-25	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 250
23525	PSF-3	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 300
23511	PS-CF	Syfon/Odstojnik dla KIGAZ 100 / 200
Dodatkowe akcesoria (Torby, Osłony, Zasilanie) Opcjonalne sondy dla KIGAZ
23512	SK-1	Torba transportowa dla KIGAZ 150
23513	SK-12	Torba transportowa dla KIGAZ 100 / 200 / 300
23514	CPK-15	Osłona ochronna z magnesem dla KIGAZ 150
23515	CPAK	Osłona ochronna z magnesem dla KIGAZ 100 / 200 / 250 / 300
12418	ADS	Zasilacz dla KIGAZ
23516	BK	Akumulator Li-ion dla KIGAZ
