MI 3102 H BT EurotestXE 2,5kV + Program PC + Gwarancja do 3 lat!
MI 3102H BT EurotestXE 2,5kV

MI 3102 H BT EurotestXE 2,5kV + Program PC + Gwarancja do 3 lat!

7380,00 zł
6000,00 zł netto
Kategoria: mierniki wielofunkcyjne
Producent: Metrel

Promocja obowiązuje do wyczerpania zestawów prom.

- +
Dodaj do listy życzeń
SKU: MI 3102H BT+ Kategoria:
Opis

MI 3102 H BT EurotestXE 2,5kV + Program PC + Gwarancja do 3 lat!
Zestaw specjalny z programem P1101 MESM PL ADVANCED PC
Sieci: TT/TN, Izolacja 2,5kV

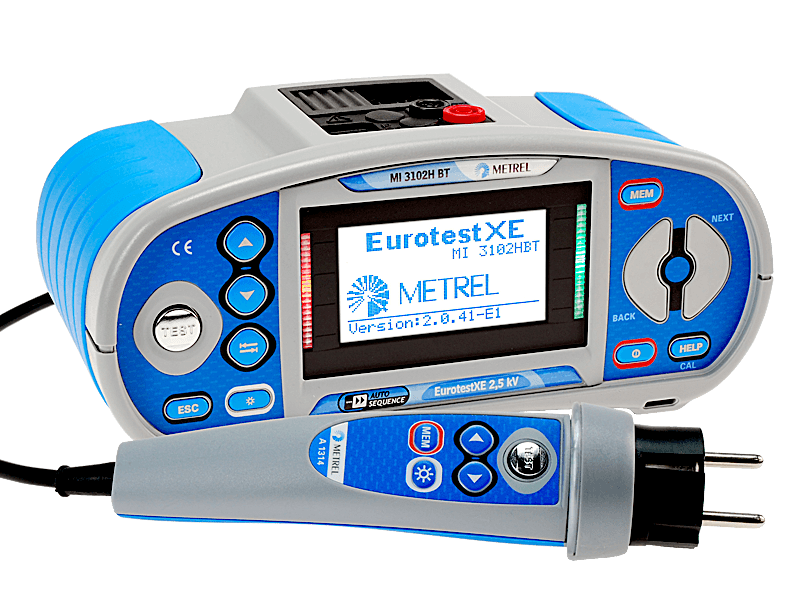

MI 3102H BT EurotestXE 2,5 kV jest wielofunkcyjnym urządzeniem pomiarowym, które posiada wszystkie niezbędne funkcje do wykonania kompletnych testów bezpieczeństwa instalacji elektrycznych zgodnie z normą IEC/PN EN 61557, włącznie z pomiarem rezystancji izolacji napięciem testowym do 2,5 kV (zakres pomiarowy wynosi do 20 GΩ) i obliczaniem współczynnika PI oraz DAR. Ponad to, the MI 3102H BT EurotestXE 2,5 kV pozwala monitorować napięcie on-line, sprawdzać kolejność faz, mierzyć rezystancję uziemienia, natężenie oświetlenia oraz prąd TRMS. EurotestXE 2,5 kV jest wyposażony w zintegrowane charakterystyki bezpieczników i wyłączników RCD oraz wykonuje ocenę wyniku pomiaru w formie DOBRY / ZŁY. Wszystkie wyniki można łatwo zapisać w pamięci, a następnie skopiować do komputera PC za pomocą oprogramowania EuroLink PRO (dostępne w standardzie) w celu oceny i przygotowania raportu.

Cechy i funkcje

Funkcje pomiarowe:

  • Rezystancja izolacji z napięciem DC 50 V do 2,5 kV i obliczanie współczynnika PI, DAR;
  • Ciągłość przewodów PE z prądem pomiarowym 200 mA DC ze zmianą polaryzacji;
  • Ciągłość przewodów PE z prądem pomiarowym 7 mA DC bez wyzwalania wyłączników RCD;
  • Ciągłość RPE z 200 mA AC na wyjściu;
  • Impedancja linii/pętli zwarcia;
  • Impedancja pętli z funkcją blokady wyłączników RCD;
  • Napięcie i częstotliwość TRMS;
  • Kolejność faz;
  • Moc i harmoniczne;
  • Pomiar wyłączników RCD (ogólny i selektywny, typ AC, A, F, B, B+);
  • Rezystancja uziemienia: 3 przewodowo i metodą 2 cęgową (opcja: A 1018+A 1019);
  • Rezystywność gruntu (opcja: Ro-adapter);
  • Prąd upływu TRMS i prąd obciążenia (opcja: A 1019);
  • Natężenie oświetlenia (opcja: A 1172/A 1173).

Cechy użytkowe:

  • Predefiniowane AUTOSEKWENCJE:
    Auto TT (U, Zln, Zs, Uc);
    Auto TN/RCD (U, Zln, Zs, Rpe);
    Auto TN (U, Zln, Zlpe, Rpe);
  • Szeroki zakres napięć testowych izolacji od 100 V do 2500 V, odczyt do 20 GΩ
  • Diagnostyka izolacji: obliczanie Indeksu Polaryzacji (PI) i Współczynnika Absorpcji Dielektryka (DAR)
  • Pomiar mocy i analiza harmonicznych
  • Wbudowane ekrany pomocy
  • Wbudowane tabele bezpieczników dla automatycznej oceny pomiaru impedancji linii / pętli
  • Monitorowanie w czasie rzeczywistym wszystkich 3 napięć
  • Automatyczna zmiana polaryzacji przy pomiarze ciągłości
  • Impedancja linii bez wyzwalania wyłączników różnicowo prądowych
  • Wbudowana ładowarka i akumulatorki w standardzie
  • Automatyczny pomiar RCD
  • Komunikacja Bluetooth z PC, tabletami i smartfonami z Android OS
  • Oprogramowanie na PC EuroLink PRO dla pobrania wyników pomiarów i tworzenia raportów
  • Aplikacja na Android OS do zarządzania danymi w terenie (opcjonalnie)

Zastosowanie:

  • Regularne lub okresowe sprawdzanie instalacji domowych i przemysłowych
  • Testowanie rezystancji izolacji transformatorów, silników, przewodów, maszyn, etc.
  • Pomiary w systemach 1- i wielofazowych
  • Testowanie systemów z instalacjami TT, TN, IT
  • Analiza starzenia się izolacji.

Dane techniczne

CIĄGŁOŚĆ

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Prąd testowy 7 mA 2-przewody 0.00 Ω … 19.99 Ω
20.0 Ω … 1999 Ω		 0.1 Ω
1 Ω		 ±(5 % w.w. + 5 cyfr)
Prąd testowy 200 mA 2-przewody 0.00 Ω … 19.99 Ω
20.0 Ω … 99.9 Ω
100.0 Ω … 1999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(3 % w.w. + 3 cyfry)
±(5 % w.w.)
±(5 % w.w.)


REZYSTANCJA IZOLACJI

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Napięcie testowe 50/100/250 V 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 99.9 MΩ
100.0 MΩ … 199.9 MΩ		 0.01 MΩ

0.1 MΩ

 ±(5 % w.w. + 3 cyfry)
±(10 % w.w.)
±(20 % w.w.)
Napięcie testowe 500/1000 V 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 99.9 MΩ
200 MΩ … 999 MΩ		 0.01 MΩ
0.1 MΩ
1 MΩ		 ±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
Napięcie testowe 2500 V 0.00 MΩ  …  19.99 MΩ
20.0 MΩ  …  199.9 MΩ
200 MΩ  …  999 MΩ
1.00 GΩ  …  19.99 GΩ		 0.01 MΩ
0.1 MΩ
0.1 MΩ
0.01 GΩ		 ±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
±(10 % w.w.)

ANALIZA IZOLACJI

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Obliczanie współczynnika
PI, DAR, DD
Tylko dla napięcia testowego 500/1000/2500 V		 0.01 MΩ … 9.99 MΩ
10.0 MΩ … 100 MΩ		 0.01 MΩ
0.1 MΩ		 ±(5 % w.w. + 2 cyfry)
±(5 % w.w.)

RCD

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Napięcie
dotykowe		 0.00 V … 19.99 V
20.0 V … 99.9 V		 0.1 V (-0%/±15 %) w.w. ± 10 cyfr
(-0%/±15 %) w.w.
Czas wyzwolenia 0.00 ms … 40.0 ms
0.0 V … maks.czas		 0.1 ms ±1 ms
±3 ms
Prąd wyzwolenia 0.2xI∆N … 1.1xI∆N (AC)
0.2xI∆N … 1.5xI∆N (A) I∆N ≥30 mA)
0.2xI∆N … 2.2xI∆N (A) I∆N		 0.05xI∆N ±0.1xI∆N

IMPEDANCJA

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Zline L-L, L-N Ipsc 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)

±(10 % w.w.)
Zloop L-PE, Ipfc 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)

±(10 % w.w.)

NAPIĘCIE

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
TRMS 0 … 550 V 1V ±(2 % w.w. + 2 cyfr)
Częstotliwość 0.00 Hz .. 9.99 Hz
10.0 Hz … 499.9 Hz		 0.01 Hz
0.1 Hz		 ±(0.2 % w.w. + 1 cyfra)

PRĄD

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
TRMS, AC z A1018 0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A		 0.1 mA
1 mA
0.01 A		 ±(5 % w.w. + 5 cyfr)
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
TRMS, AC z A1019 0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A		 0.1 mA
1 mA
0.01 A		 wskazujący
±(5 % w.w.)
±(3 % w.w.)
TRMS, AC/DC z A1391, zakres=40A 0.00 A … 1.99 A
2.00 A … 19.99 A
20.0 A … 39.9 A		 0.01 A
0.01 A
0.1 A		 ±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
±(3 % w.w.)
TRMS, AC/DC z A1391, zakres = 300A 0.00 A … 19.99 A
20.0 A … 39.9 A
40.0 A … 299.9 A		 0.01 A
0.01 A
0.1 A		 wskazujący
±(3 % w.w. + 5 cyfr)

REZYSTANCJA UZIEMIENIA

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
3 przewodowo 0.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200.0 Ω … 9999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(5 % w.w. + 5 cyfr)
2 cęgowo 0.00 Ω … 19.99 Ω
20.0 Ω … 30.0 Ω
30.1 Ω … 99.9 Ω		 0.01 Ω
0.1 Ω
0.1 Ω		 ±(10 % w.w. + 10 cyfr)
±(20 % w.w.)
±(30 % w.w.)
Rezystywność gruntu 0.0 Ωm … 99.9 Ωm
100 Ωm … 999 Ωm
1.00 kΩm … 9.99 kΩm
10.0 kΩm … 99.9 kΩm		 0.1 Ωm
1 Ωm
0.01 kΩm
0.1 kΩm		 ±(5 % w.w.) dla Re 1 Ω … 1999kΩ
±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ
±(20 % w.w.) dla Re > 20 kΩ

NATĘŻENIE OŚWIETLENIA

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Typ B 0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(5 % w.w. + 2 cyfry)

±(5 % w.w.)
Typ C 0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(10 % w.w. + 3 cyfry)

±(10 % w.w.)

Dane ogólne

Zasilanie 9 VDC (6×1.5 V bateria lub akumulatorek, rozmiar AA)
Kat. Przepięciowa 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV
Klasa ochrony Podwójna izolacja
Komunikacja BT, USB, RS232
Masa 1.3 kg
Wymiary 230 x 103 x 115 mm

NORMY

Funkcjonalność: PN EN 61557

Pozostałe normy: IEC/EN 60364-4-41; PN EN 61008; PN EN 61009; PN EN 60755; BS 7671; AS/NZ 3760; CEI 64.8; HD 384; VDE 413

Kompatybilność elektromagnetyczna (EMC): PN EN 61326

Bezpieczeństwo (LVD): PN EN 61010-1; PN EN 61010-031; PN EN 31010-2-030; PN EN 31010-2-032

Wyposażenie

Wyposażenie standardowe MI 3102H BT PROMO 1
MI 3102H BT EurotestXE
Wtyczka Commander, 1.5 m
Przewód pomiarowy, 3 x 1.5 m
Przewód pomiarowy 2.5 kV, 2 x 1.5 m
Zestaw do pomiaru uziemienia, 3-przewody, 2 m (przewód pomiarowy, 4 m; 2 x przewód pomiarowy, 20 m; 2 x sonda uziemiająca)
Ładowarka + 6 akumulatorków NiMH AA
Oprogramowanie PC EuroLink PRO PL
Oprogramowanie PC EuroLink PRO PLUS PL  A 1292
Sonda pomiarowa, 3 szt. (niebieska, czarna, zielona)
Krokodylki, 3 szt. (niebieski, czarny, zielony)
Przewód RS232 – PS/2
Przewód USB
Pasek na szyję
Miękka torba transportowa
Skrócona instrukcja obsługi
Płyta CD z instrukcją i książką “Przewodnik po testowaniu niskonapięciowych sieci elektrycznych EN”.
Certyfikat kalibracji PL
