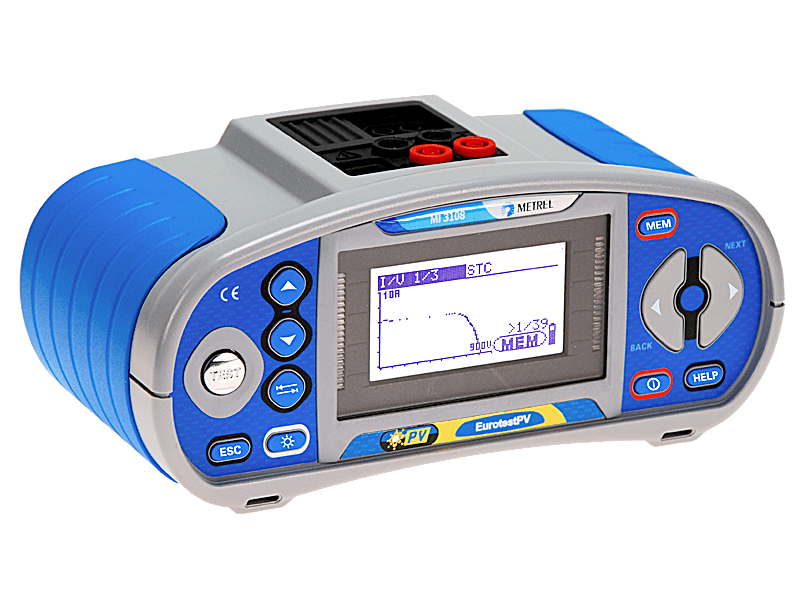

MI 3108 ST Eurotest PV ST

MI 3108 ST Eurotest PV ST

10400,00 zł
8455,28 zł netto
Kategoria: mierniki wielofunkcyjne
Producent: Metrel

- +
Dodaj do listy życzeń
SKU: MI 3108 ST Kategorie: ,
Opis

Wersja do instalacji elektrycznych + instalacji solarnych, bez modułu zdalnego do irradiancji i temperatury.
Sieci: TT/TN

MI 3108 EurotestPV to połączenie wielofunkcyjnego miernika parametrów instalacji elektrycznych i testera instalacji fotowoltaicznych. Pozwala na kompletny pomiar instalacji elektrycznej zgodnie z normą PN-EN 61557, wykonuje wszystkie niezbędne pomiary wymagane przy jednofazowej instalacji fotowoltaicznej zawarte w normie PN-EN 62446 oraz dodatkowo pozwala na tworzenie charakterystyk I – U, obliczanie wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo). Przyrząd został zaprojektowany do wymagających warunków pracy (do 1000V, 15 A DC). Aby znacznie zwiększyć bezpieczeństwo użytkownika MI 3108 EurotestPV dostarczany jest z sondą bezpieczeństwa, która za każdym razem zapewnia bezpieczne odłączenie przyrządu od instalacji.

Cechy i funkcje

Instalacje fotowoltaiczne:

  • Pomiary instalacji FW po stronie DC:
  • Napięcie, prąd, moc, energia;
  • Uoc napięcie przy rozwartym wejściu oraz Isc prąd zwarciowy;
  • Krzywa I-U paneli i ogniw fotowoltaicznych
  • Irradiancja;
  • Temperatura panelu fotowoltaicznego.
  • Pomiary instalacji FW po stronie AC:
  • Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne;
  • Wydajność paneli fotowoltaicznych, falownika, efektywności instalacji.

Instalacje elektryczne:

  • Rezystancja izolacji;
  • Ciągłość przewodów ochronnych PE;
  • Impedancja linii;
  • Impedancja pętli zwarcia (pomiar wysokim i małym prądem bez wyzwalania RCD);
  • Test RCD (typu AC, A i B);
  • Rezystancja uziemienia;
  • Prąd AC (obciążenie oraz upływ);
  • Napięcie TRMS, częstotliwość, kolejność faz;
  • Moc, energia, harmoniczne.

Funkcje pomiarowe
Instalacje fotowoltaiczne:
Pomiary instalacji fotowoltaicznej po stronie DC:

  • Napięcie, prąd, moc, energia
  • Uoc (Napięcie jałowe) oraz Isc (prąd zwarciowy)
  • Krzywa I – U modułów fotowoltaicznych
  • Irradiancja
  • Moduł temperatury

Pomiary instalacji fotowoltaicznej po stronie AC:

  • Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne;
  • Wydajność modułów fotowoltaicznych, falownika, obliczenia parametrów systemu fotowoltaicznego.

Instalacje elektryczne:

  • Rezystancja izolacji
  • Ciągłość przewodów ochronnych PE
  • Impedancja linii
  • Impedancja pętli zwarcia (podwunkcje z wysokim prądem oraz bez wyzwalania RCD)
  • Test RCD (typu AC, A i B)
  • Rezystancja uziemienia
  • Prąd AC (obciążenie oraz upływ)
  • Napięcie TRMS, częstotliwość, kolejność faz
  • Moc, energia, harmoniczne.

Cechy użytkowe:

Instalacje fotowoltaiczne:

  • Obliczanie wartości STC: Zmierzone z uwzględnieniem warunków klimatycznych wartości napięcia i prądu przeliczane są z uwzględnieniem wartości STC (typowych warunków pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi nawet jeśli pomiary wykonano w innych warunkach.
  • Graficzna prezentacja: Odwzorowanie wartości I – U ogniwa/panelu FW na ekranie LCD.
  • Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC.
  • Rejestrator zdalny FW: Opcjonalne urządzenie do jednoczesnego pomiaru irradiancji i temperatury panelu FW.

Instalacje elektryczne:

  • Auto RCD: Automatyczna procedura pomiaru RCD.
  • Blokada wyzwalania RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD.
  • RCD typu B: Współpraca z wyłącznikami typu B.
  • Pomiar rezystancji uziemienia: Urządzenie wykonuje test rezystancji uziemienia metodą 3 przewodową.
  • Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji linii / pętli.
  • Monitorowanie online napięcia: Pozwala na podgląd napięcia 3-fazowego w czasie rzeczywistym.
  • Funkcja oscyloskopu: Graficzna prezentacja U / I w czasie rzeczywistym.
  • Analiza harmonicznych: Pomiar mocy 1-fazowo z analizą do 11 harmonicznej.
  • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników z adnotacją czasową.
  • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny klucz Bluetooth.
  • PC SW Eurolink PRO: Znajdujący się w standardzie program dla PC pozwala po pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów.

Zastosowanie:

  • Testowanie, ocena efektywności i rozwiązywanie problemów z instalacjami fotowoltaicznymi;
  • Pomiar mocy i wydajności energetycznej AC i DC;
  • Pierwotne i okresowe testowanie domowych i przemysłowych instalacji.

Normy

Funkcjonalność:
PN/EN 61557;
PN-EN 62446 (fotowoltaika).

Inne normy:
BS 7671; PN-EN 61008;
PN-EN 61009; PN-EN 60364-4-41;
AS/NZ 3760.

Kompatybilność elektromagnetyczna:
PN EN 61326

Bezpieczeństwo:
PN EN 61010-1; PN EN 61010-2-030;
PN EN 61010-031; PN EN 61010-2-032.

Dane techniczne

POMIARY INSTALACJI FOTOWOLTAICZNYCH

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 V DC … 999 V DC
0 V AC … 999 V AC
I-V m.: 0 V DC … 999 V DC		 ±(1.5% w.w. + 5 cyfr)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA … 300 A DC
Invert. m.: 0.0 mA … 300 A AC
I-V m.: 0.00 A … 15 A DC		 ±(1.5% w.w. + 2 cyfry)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 3 cyfry)
Moc Panel m.: 0 … 200 kW
I-V m.: 0 … 15 kW		 ±(2.5% w.w. + 6 cyfr)
±(3% w.w. + 6 cyfr)
Energia 0.000 Wh – 1999 kWh
Krzywa U/I 1000 V / 15 A / 15 kW
Harmoniczne Do 11
Irradiancja 0 … 2000 W/m2 ±(5% w.w. + 6 cyfr)
Temperatura -10 °C … + 85 °C ±5 cyfr)

POMIARY INSTALACJI ELEKTRYCZNYCH

Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(EN 61557-2) 		U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ		 ±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Ciągłość, 200 mA
(EN 61557-2) 		0.00 Ω … 1999 Ω ±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω … 1999 Ω ±(5% w.w. + 3 cyfry)
Impedancja pętli
(EN 61557-3) 		0.00 Ω … 9.99 kΩ ±(5% w.w. + 5 cyfr)
Impedancja linii
(EN 61557-3) 		0.00 Ω … 9.99 kΩ ±(5% w.w. + 5 cyfr)
Napięcie 0 VAC … 550 VAC ±(2% w.w. + 2 cyfry)
Częstotliwość 0.00 Hz … 499.9 Hz ±(0.2% w.w. + 1 cyfra)
Kolejność faz
(EN 61557-7) 		1.2.3 or 3.2.1
Test RCD (EN 61557-6) IΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
  Napięcie dotykowe 0.0 V … 99.9 V ±(0% / +15 %) w.w.
  Czas wyzwalania 0 ms … maks. czas 1 ms
  Prąd wyzwalania 0.2 x IΔN … 2.2 x IΔN ±0.1 x IΔN
  Rezystancja uziemienia
(EN 61557-5) 		0.00 Ω … 9999 Ω ±(5% w.w. + 5 cyfr)
Główne Jednostka główna Jednostka zdalna
Wyświetlacz LCD z podświetleniem, 128 x 64
Zasilanie Baterie AA 6 x 1.2 V
Kategoria przepięciowa 1000 V DC / CAT II
600 V / CAT II; 300 V / CAT IV
Klasa ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USB RS232
Wymiary 230 x 103 x 115 mm 140 x 230 x 80 mm
Masa 1.3 kg 1.0 kg



  • Przyrząd Metrel MI 3108 EurotestPV
  • Miękka torba transportowa, 2 szt.
  • Wtyczka SCHUKO
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz + 6 akumulatorków NiMH typu AA
  • USB i RS232 – kabel PS/2
  • Oprogramowanie Eurolink PRO PL
  • Zestaw pasków
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi i podręcznik na płycie CD
  • Certyfikat kalibracji
  • Pyranometr
  • Sonda temperaturowa
  • Męskie i żeńskie wtyczki PV MC3/4
