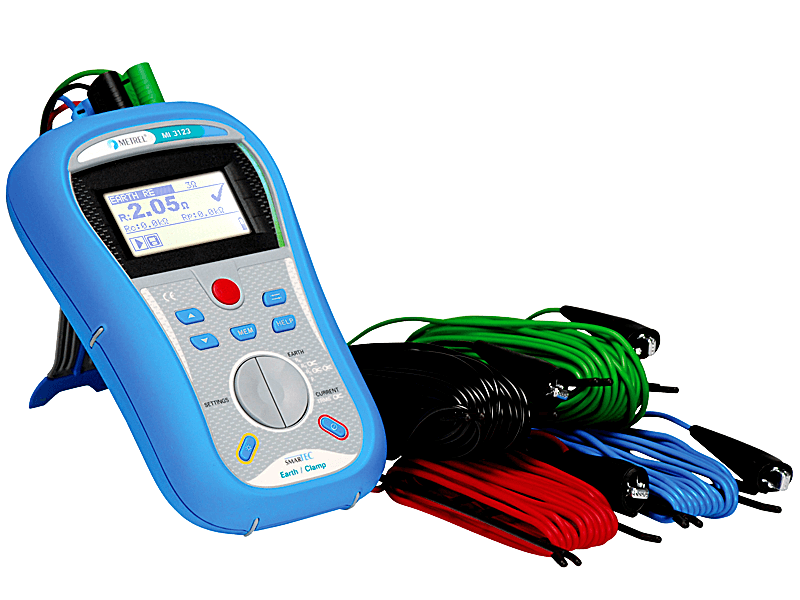

MI 3123 Smartec Uziemienie/cęgi

W zestawie znajdują się szpilki i przewody do uziemienia, cęgi dostępne jako opcja.
Sieci: TT/TN

MI 3123 SMARTEC Uziemienie / Cęgi to uniwersalny miernik pozwalający na pomiar rezystancji uziemienia oraz rezystywności gruntu metodą 4-przewodową, a także pomiar bez rozpinania uziomu z wykorzystaniem cęgów lub tylko metody 2-cęgowej. Umożliwia także pomiar prądu TRMS cęgami do 20A. Posiada funkcję oceny wyniku pomiaru typu DOBRY / ZŁY z sygnalizacją diodami LED na ZIELONO / CZERWONO które umieszczono po bokach wyświetlacza. Wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego.

Porównaj parametry urządzeń

Cecyhy i funkcje

Funkcje pomiarowe:

• Rezystancja uziemienia, metoda 4-przewodowa;
• Rezystancja uziemienia, metoda 4-przewodowa, 1 cęgowa (opcjonalnie);
• Rezystancja uziemienia, metoda 2-cęgowa (opcjonalnie);
• Rezystywność gruntu;
• Prąd TRMS (opcjonalnie).

Cechy użytkowe:

• Pomiar rezystancji uziemienia: Pozwala na pomiar uziemienia metodą 4 przewodową z zastosowaniem 2 sond oraz rezystywności gruntu z zastosowaniem 4 uziomów.
• Pomiar selektywny uziemienia: Opcjonalna, 4-przewodowa metoda w połączeniu z dodatkowymi cęgami stosowana do pomiaru rezystancji pojedynczego pręta uziemiającego.
• Pomiar bezdotykowy uziemienia: Pomiar uziemienia metodą 2 cęgową bez konieczności rozpinania pętli przeznaczonej do pomiarów rezystancji pojedynczych uziomów szczególnie w zabudowie miejskiej.
• Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu i celu ich dalszego przetwarzania
• Aktualizacja: Architektura pozwala na zmianę firmware i dostosowanie do przepisów mogących pojawić się w przyszłości.
• Ekrany pomocy: Miernik posiada wbudowane ilustracje wyjaśniające podłączenia do sieci podczas pomiaru.
• Ładowarka i akumulatorki: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA.
• Wskaźniki LED DOBRY/ZŁY: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED które sygnalizują poprawność pomiaru w oparciu o wprowadzone wartości.
• Łatwość użycia: Duży wyraźny ekran LCD i przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych.
• Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes którym można przytwierdzić miernik do metalowej powierzchni co pozwala na swobodne operowanie końcówkami.

Zastosowanie:

• Pomiary instalacji TT oraz IT;
• Pomiary uziemienia podstacji;
• Pomiar systemów odgromowych.

Normy

Funkcjonalność: PN-EN 61557

Inne normy:
PN-EN/HD 60364; AS/NZ 3018; CEI 64.8; HD 384; BS 7671; VDE 0413

Kompatybilność elektromagnetyczna:
PN-EN 61326-1; PN-EN 61326-2-2

Bezpieczeństwo: PN-EN 61010-1; PN-EN 61010-031; PN-EN 61010-2-032
