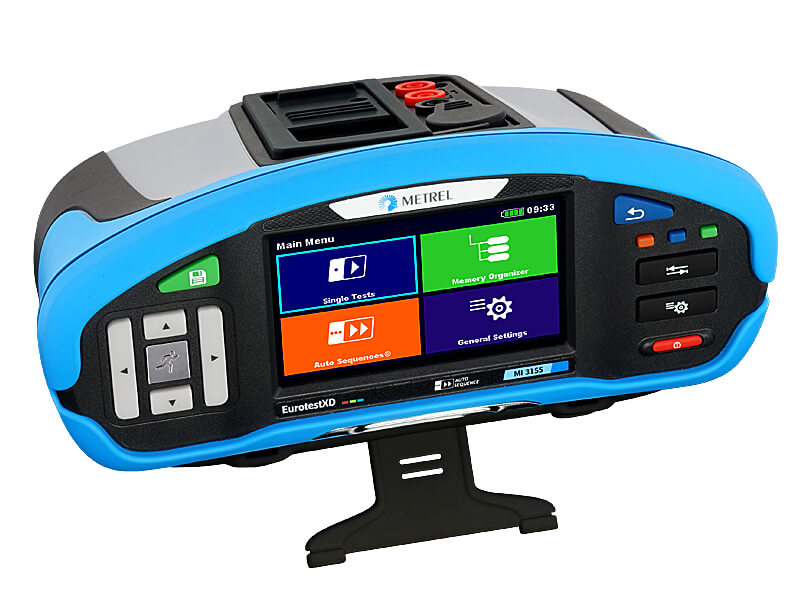

MI 3155 ST+ EurotestXD 2,5KV IT + Program PC/Android

MI 3155 ST+ EurotestXD 2,5KV IT + Program PC/Android

Produkt dostępny na zamówienie

12310,00 zł
10008,13 zł netto
Kategoria: mierniki wielofunkcyjne
Producent: Metrel

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: MI 3155 ST+ Kategoria:
Opis

MI 3155 ST+ EurotestXD 2,5KV IT + Program PC/Android
Zestaw specjalny z programem P1101 MESM PL ADVANCED PC + aMESM ANDROID
Sieci: TT/TN/IT, Izolacja 2,5kV, Programowalne testy automatyczne

Miernik został specjalnie zaprojektowany z myślą o pomiarach obiektów przemysłowych. Elementami wyróżniającymi przyrząd MI 3155 spośród innych tego typu urządzeń są: ergonomiczny kształt, intuicyjny interfejs użytkownika, rozbudowany organizer pamięci, dowolnie programowalne testy automatyczne AutoSequence® oraz kolorowy, dotykowy ekran pozwalający na szybkie i intuicyjne sterowanie dostępnymi funkcjami. Tester wykonuje pomiary zgodnie z wymaganiami normy IEC/PN-EN 61557 oraz pozwala wykonywać pomiary w oparciu o wymagania norm powiązanych (np. IEC/PN-HD 60364-6 czy IEC/PN-HD 60364-4-41) czyli m.in. sprawdzanie wyłączników różnicowoprądowych RCD, pomiary impedancji linii i pętli zwarcia z użyciem 3 lub 4 przewodów pomiarowych czy pomiary rezystancji uziemienia. Wachlarz możliwości miernika uzupełniają funkcje takie jak: monitorowanie napięcia instalacji w trybie rzeczywistym, sprawdzenie kolejności następstwa faz, testowanie napięcia przebicia warystorów, kalkulacja współczynników PI/DAR, pomiar natężenia oświetlenia, pomiar czasu rozładowania, pomiary, sprawdzenie monitora stanu izolacji (IMD), pomiar prądu pierwszego uszkodzenia (ISFL), a także przewodnik po inspekcjach i oględzinach. Mierniki Metrel od ponad 60 lat są naczęściej wybieranymi rozwiązaniami m.in. do pomiarów instalacji.

Cechy i funkcje

Funkcje pomiarowe

  • Pomiar impedancji uzwojeń transformatora metodą 4-przewodową
  • Wysokoprecyzyjna ocena spodziewanego prądu zwarcia
  • Trójprzewodowy pomiar rezystancji przewodu ochronnego (funkcja RPE) bez używania niewygodnych przewodów przedłużających
  • Automatyczny pomiar rezystancji izolacji pomiędzy żyłami L-N, N-PE oraz L-PE (funkcja RIZO WSZYSTKO)
  • Czteroprzewodowy pomiar ciągłości połączeń ochronnych i wyrównawczych
  • Pomiar rezystancji izolacji napięciem DC od 50V do 2500V wraz z kalkulacją współczynników PI oraz DAR
  • Test warystora
  • Ciągłość przewodów ochronnych i wyrównawczych prądem 200mA DC ze zmianą polaryzacji
  • Ciągłość przewodów ochronnych i wyrównawczych prądem 7mA
  • Dwuprzewodowy lub trójprzewodowy pomiar impedancji pętli zwarcia (L-PE) bez wyzwolenia wyłącznika różnicowoprądowego RCD
  • Pomiar napięcia dotykowego za pomocą zewnętrznej sondy P/S
  • Dwuprzewodowy lub trójprzewodowy pomiar impedancji linii (L-L, L-N)
  • Pomiar napięcia TRMS oraz częstotliwości w instalacjach 1-fazowych oraz 3-fazowych
  • Pomiary impedancji linii/pętli zwarcia oraz wyłączników RCD w zakresie częstotliwości sieciowej z przedziału 16…400Hz
  • Sprawdzenie kolejności następstwa faz
  • Pomiar mocy oraz współczynnika THD (do 12 harmonicznej)
  • Testowanie wyłączników różnicowoprądowych RCD (ogólnego przeznaczenia oraz selektywne, typu AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S)
  • Pomiar rezystancji uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
  • Pomiar rezystywności gruntu z pomocą adaptera Ro (opcja)
  • Pomiar prądów obciążenia oraz prądów upływu (opcja)
  • Pomiar prądu pierwszego uszkodzenia (ISFL) w układzie IT
  • Testowanie urządzeń monitorujących stan izolacji (IMD) w układzie IT
  • Tryb badania maszyn – wraz z pomiarem czasu rozładowania
  • Pomiar natężenia oświetlenia (opcja)
  • Pomiar impedancji pętli zwarcia z wysoką rozdzielczością (opcja)
  • Sprawdzanie bezpieczeństwa stacji ładowania pojazdów elektrycznych (opcja)
  • Określanie lokalizacji obwodów (opcja)
  • Obsługa skanerów kodów kreskowych i kodów QR (opcja)

metrel mi3155 eurotesxd miernik 3



Główne zalety

  • Dowolnie programowalne automatyczne testy AutoSequence®
  • Zaimplementowane gotowe testy AutoSequence® uzależnione od profilu przyrządu
  • Zaimplementowane testy zautomatyzowane dedykowane dla różnych układów sieci:
  • Asystent przeprowadzania inspekcji
  • Asystent przeprowadzania oględzin
  • Scenariusze inspekcji oraz oględzin użytkownika, które mogą zostać zaimplementowane do testów AutoSequence®
  • Kompletne testy automatyczne dla stacji ładowania pojazdów elektrycznych (EVSE)
  • Oględziny oraz sprawdzenie funkcjonalne maszyn elektrycznych
  • Wbudowane ekrany pomocy ze schematami pomiarowymi
  • Wbudowane charakterystyki zabezpieczeń nadprądowych pozwalające na automatyczną ocenę pomiaru impedancji linii/pętli zwarcia
  • Monitorowanie napięć instalacji w czasie rzeczywistym
  • Automatyczna zmiana polaryzacji przy pomiarze ciągłości
  • Zautomatyzowana procedura testowania wyłączników RCD (RCD AUTO)
  • Zautomatyzowana procedura pomiaru impedancji (Z AUTO)
  • Łatwa filtracja przydatnych funkcji za pomocą filtra grup zastosowań
  • Wbudowana ładowarka oraz akumulator w wyposażeniu standardowym
  • Wbudowany moduł Bluetooth® pozwalający na bezprzewodową komunikację z komputerami PC oraz tabletami lub smartfonami z systemem Android
  • Oprogramowanie Metrel ES Manager dla komputerów PC pozwalające na przesyłanie danych do/z przyrządu, tworzenie protokołów czy struktur pomiarowych
  • Opcjonalne oprogramowanie aMESM dla urządzeń z systemem Android pozwalające na komunikację z przyrządem i przesyłanie danych

metrel mi3155 eurotesxd miernik 1



Zastosowanie

  • Odbiorcze oraz okresowe badania bezpieczeństwa instalacji elektrycznych niskiego napięcia w układach sieci TT, TN oraz IT
  • Badanie bezpieczeństwa instalacji jednofazowych oraz trójfazowych
  • Badanie bezpieczeństwa instalacji niskiego napięcia
  • Czynności konserwacyjne maszyn lub instalacji elektrycznych
  • Czynności konserwacyjne i badanie instalacji odgromowych
  • Badanie instalacji o różnych częstotliwościach znamionowych (14-500Hz)
  • Wykonywanie pomiarów na placach budowy
  • Testowanie bezpieczeństwa maszyn i rozdzielnic elektrycznych
  • Wykonywanie pomiarów instalacji medycznych pracujących w układzie IT
  • Testowanie bezpieczeństwa instalacji zasilanych z agregatów stacjonarnych lub mobilnych (w tym np. instalacje wozów pożarniczych czy wozów wojskowych)
  • Testowanie stacji ładowania pojazdów elektrycznych (EVSE)
  • Zaawansowana diagnostyka izolacji

metrel mi3155 eurotesxd miernik 2

Dane techniczne

Dane techniczne

CIĄGŁOŚĆ

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Metoda 2-przewodowa –
pomiar prądem 7 mA		 0.00 Ω … 19.99 Ω
20.0 Ω … 1999 Ω		 0.1 Ω
1 Ω		 ±(5 % wartości wskazanej + 3 cyfry)
Metoda 2-przewodowa lub
4-przewodowa
– pomiar prądem 200 mA		 0.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200.0 Ω … 1999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(3 % w.w. + 3 cyfry)
±(5 % w.w.)
±(5 % w.w.)

REZYSTANCJA IZOLACJI

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
R izolacji, R izolacji – wszystko1
Napięcie pomiarowe
50/100/250 V		 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 99.9 MΩ
100.0 MΩ … 199.9 MΩ		 0.01 MΩ
0.1 MΩ
0.1 MΩ		 ±(5 % wartości wskazanej + 3 cyfry)
±(10 % w.w.)
±(20 % w.w.)
R izolacji, R izolacji – wszystko1
Napięcie pomiarowe
500/1000 V		 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 199.9 MΩ
200 MΩ … 999 MΩ		 0.01 MΩ
0.1 MΩ
1 MΩ		 ±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
R izolacji, R izolacji – wszystko1
Napięcie pomiarowe
2500 V		 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 199.9 MΩ
200 MΩ … 999 MΩ
1.00 GΩ … 19.99 GΩ		 0.01 MΩ
0.1 MΩ
1 MΩ
0.01 GΩ		 ±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
±(10 % w.w.)
DAR, PI 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 2 cyfry)
±(5 % w.w.)
Test warystora AC, DC2 0 V … 1000 V (DC)
0 V … 625 V (AC)		 1 V
1 V		 ±(3 % w.w. + 3 cyfry)
±(3 % w.w. + 3 cyfry)

RCD

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
RCD Uc 0.00 V … 19.99 V
20.0 V … 99.9 V		 0.1 V (-0 %/+15 %) w.w. ± 10 cyfr
(-0 %/+15 %) w.w.
RCD (t) 0.00 ms … 40.0 ms
0.0 ms … maks. czas		 0.1 ms ±1 ms
±3 ms
RCD I Narastający 0.2xIΔN … 1.1xIΔN (AC, MI, EV a.c.)
0.2xIΔN … 1.5xIΔN (A, IΔN ≥30 mA)
0.2xIΔN … 2.2xIvN (A, IΔN 0.2xIΔN … 2.2xIΔN (B, MI, EV d.c.)		 0.05xIΔN ±0.1xIΔN

IMPEDANCJA

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Zlinii (L-L, L-N), Ipsc,
Zlinii 4-przewodowo3		 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % wartości wskazanej + 5 cyfr)
±(5 % w.w. + 5 cyfr)
±(10 % w.w.)
±(10 % w.w.)
Zpętli (L-PE), Ipfc,
Zpętli 4-przewodowo3		 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(5 % w.w. + 5 cyfr)
±(5 % w.w. + 5 cyfr)
±(10 % w.w.)
Zs RCD4 1.00 kΩ … 9.99 kΩ 10 Ω ±(10 % w.w.)

NAPIĘCIE

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
TRMS (0, 14 … 500 Hz) 0 … 550 V 1 V ±(2 % w.w. + 2 cyfry)
Częstotliwość 0.00 Hz .. 9.99 Hz
10.0 Hz … 499.9 Hz		 0.01 Hz
0.1 Hz		 ±(0.2 % w.w. + 1 cyfra)
±(0.2 % w.w. + 1 cyfra)

PRĄD

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
TRMS,
AC cęgami A 1018,
zakres=20 A		 0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A		 0.1 mA
1 mA
0.01 A		 ±(5 % wartości wskazanej + 5 cyfr)
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
TRMS,
AC cęgami A 1019,
zakres=20 A		 0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A		 0.1 mA
1 mA
0.01 A		 Wartość orientacyjna
±(5 % w.w.)
±(3 % w.w.)
TRMS,
AC/DC cęgami A 1391,
zakres=40 A		 0.00 A … 1.99 A
2.00 A … 19.99 A
20.0 A … 39.9 A		 0.01 A
0.01 A
0.1 A		 ±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
±(3 % w.w.)
TRMS,
AC/DC cęgami A 1391,
zakres = 300 A		 0.00 A … 19.99 A
20.0 A … 39.9 A
40.0 A … 299.9 A		 0.01 A
0.1 A
0.1 A		 Wartość orientacyjna
Wartość orientacyjna
±(3 % w.w. + 5 cyfr)


REZYSTANCJA UZIEMIENIA

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Metodą 3-przewodową5 0.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200.0 Ω … 9999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(5 % wartości wskazanej + 5 cyfr)
Metodą 2-cęgową 0.00 Ω … 19.99 Ω
20.0 Ω … 30.0 Ω
30.1 Ω … 39.9 Ω		 0.01 Ω
0.1 Ω
0.1 Ω		 ±(10 % w.w. + 10 cyfr)
±(20 % w.w.)
±(30 % w.w.)
Rezystywność gruntu 0.0 Ωm … 99.9 Ωm
100 Ωm … 999 Ωm
1.00 kΩm … 9.99 kΩm
10.0 kΩm … 99.9 kΩm
100 kΩm … 9999 kΩm		 0.1 Ωm
1 Ωm
0.01 kΩm
0.1 kΩm
1 kΩm		 ±(5 % w.w.) dla Re 1 Ω … 1999kΩ
±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ
±(20 % w.w.) dla Re > 20 kΩ

MOC

Funkcja Zakres pomiarowy
Moc (P, S, Q) 0.00 W (VA, Var) … 99.9 kW (kVA, kVar)
Współczynnik mocy -1.00 … 1.00
Współczynnik THD napięcia 0.1 % … 99.9 %

HARMONICZNE

Funkcja Zakres pomiarowy
Harmoniczne napięcia 0.1 V … 500 V
Współczynnik THD napięcia 0.1 % … 99.9 %
Harmoniczne oraz współczynnik
THD prądu		 0.00 A … 199.9 A

PRĄD PIERWSZEGO USZKODZENIA (ISFL)

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
ISC 1, ISC 2 0.0 mA … 19.9 mA 0.1 mA ±(5 % wartości wskazanej + 3 cyfry)

TEST IMD

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Próg zadziałania alarmu
monitora rezystancji izolacji		 5 … 640 kΩ 5 kΩ Wartości orientacyjne, do 128 kroków

NATĘŻENIE OŚWIETLENIA

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Typ B 0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(5 % wartości wskazanej + 2 cyfry)
±(5 % w.w. + 2 cyfry)
±(5 % w.w.)
±(5 % w.w.)
Typ C 0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(10 % w.w. + 3 cyfry)
±(10 % w.w. + 3 cyfry)
±(10 % w.w.)
±(10 % w.w.)

CZAS ROZŁADOWANIA

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Czas rozładowania 0.0 s … 10.0 s 0.1 s ±(5 % wartości wskazanej + 2 cyfry)
Napięcie szczytowe 0 V … 550 V 1 V ±(5 % w.w. + 3 cyfry)

DANE OGÓLNE

Zasilanie 7.2 V (akumulator Li-Ion 4400 mAh)
Kategoria przepięciowa 600 V CAT III; 300 V CAT IV
Klasa ochrony Podwójna izolacja
Porty komunikacyjne Bluetooth, USB, RS232
Masa 1.78 kg
Wymiary (dł. x wys. x szer.) 252 x 111 x 165 mm

1 Prąd pomiarowy 1 mA … 3 mA
2 Prąd progowy 1 mA
3 Itest = 20 A przy 230 V; 16 … 400 Hz
4 Itest MAKS = 0.5 x IΔN
5 UOC < 30 VAC, ISC < 30 mA, f = 15 Hz

NORMY

Funkcjonalność
PN-EN 61557
DIN 5032

Inne normy odniesienia
IEC/EN/PN-HD 60364-4-41
IEC/EN/PN-HD 60364-6
IEC/PN-EN 61008
IEC/PN-EN 61009
BS 7671
AS/NZ 3017

Kompatybilność elektromagnetyczna (EMC)
IEC/PN-EN 61326-1

Bezpieczeństwo
IEC/PN-EN 61010-1
IEC/PN-EN 61010-031
IEC/PN-EN 61010-2-030
IEC/PN-EN 61010-2-032
