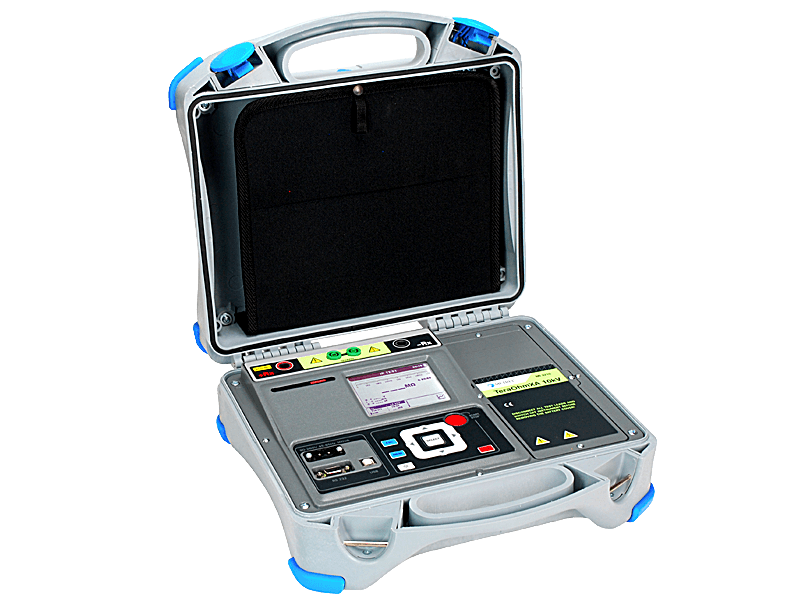

MI 3210 TeraOhmXA 10kV

MI 3210 TeraOhmXA 10kV ST

Produkt dostępny na zamówienie

11860,00 zł
9642,28 zł netto
Kategoria: mierniki rezystancji izolacji WN
Producent: Metrel

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: MI 3210 ST Kategoria:
Opis

Miernik rezystancji izolacji 10kV do 15 TΩ
Wersja z krokodylkami

Cechy i funkcje

 Funkcje pomiarowe:

  • Pomiar izolacji
  • Test diagnostyczny (PI, DAR, DD)
  • Pomiar rezystancji izolacji skokowo napięciem narastającym
  • Test wytrzymałości napięciem (DC) do 10 kV
  • Pomiar napięcia i częstotliwości do 550V TRMS

Cechy użytkowe:

  • Rezystancja izolacji do 20 TΩ
  • Regulowane napięcie pomiarowe (50 V…10 kV) o krokach 50 V i 100 V
  • Programowalny licznik
  • Pomiar pojemności
  • Szybkość ładowania dla obciążeń pojemnościowych < 3 s / µF przy 10 kV
  • Automatyczne rozładowanie obiektów po pomiarze
  • Złącze GUARD
  • Detekcja przebicia
  • Możliwość definiowani testów nie-standardowych
  • Funkcja autokonfiguracji
  • Wyniki pomiarowe w formie numerycznej i graficznej
  • Oprogramowanie PC HVLink PRO do pobierania, analizowania wyników po-miarowych i drukowania raportów
  • Izolowane porty komunikacyjne RS232 i USB, interfejs Bluetooth
  • Wysokiej jakości akcesoria włącznie z ekranowanymi sondami pomiarowymi w zestawie standardowym
  • Wysoka odporność na interferencje elektromagnetyczne: Redukcja szumu na wejściu (1 mA@600 V) i dodatkowe uśrednianie wyników (5, 10, 30, 60)
  • CAT IV / 600 V
  • Zasilanie sieciowe lub bateryjne

Zastosowanie:

  • Transformatory
  • Przekładniki pomiarowe w sieciach dystrybucyjnych
  • Sprawdzanie rezystancji izolacji ma-szyn wirujących i ich okablowania
  • Okresowe testowanie i konserwacja linii produkcyjnych
  • Analiza i wyszukiwanie wszelkiego rodzaju problemów z izolacją
  • Generatory WN
  • Ograniczniki przepięć

Normy



Funkcjonalność:
PN-EN 61557-2

Kompatybilność elektromagnetyczna:
PN-EN 61326 Klasa A

Bezpieczeństwo:
PN-EN 61010-1 (przyrząd)
PN-EN 61010-2-030
PN-EN 61010-2-033
PN-EN 61010-031 (akcesoria)

Dane techniczne



Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji 5 kΩ … 999 kΩ
1.00 MΩ … 9.99 MΩ
10.0 MΩ … 99.9 MΩ
100 MΩ … 999 MΩ
1.00 GΩ … 9.99 GΩ
10.0 GΩ … 99.9 GΩ
100 GΩ … 999 GΩ
1.00 TΩ … 10.00 TΩ
10.00 TΩ … 20.00 TΩ  		 1 kΩ
10 kΩ
100 kΩ
1 MΩ
10 MΩ
100 MΩ
1 GΩ
10 GΩ
1 TΩ		 ±(5 % wartości wskazanej + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(15 % w.w. + 3 cyfry)
±(15 % w.w. + 3 cyfry)
Napięcie pomiarowe 0 V … 9999 V
≥ 10 kV 		 1 V
0.1 kV		 ±(3 % w.w. + 3 V)
±3 % w.w.
Prąd upływowy 0.00 nA … 9.99 nA
10.0 nA … 99.9 nA
100 nA … 999 nA
1.00 µA … 9.99 µA
10.0 µA … 99.9 µA
100 µA … 999 µA
1.00 mA … 5.50 mA		 10 pA
100 pA
1 nA
10 nA
100 nA
1 µA
10 µA		 ±(10% w.w. + 0.15  nA)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Współczynnik absorpcji
dielektrycznej (DAR)		 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 3 cyfry)
Wskaźnik polaryzacji (PI) 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 2 cyfry)
Wskaźnik rozładowania
dielektryka (DD)		 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 2 cyfry)
Napięcie AC/DD 5.0 V … 99.9 V
100 V … 550 V		 0.01 V
1 V		 ±(2 % w.w. + 2 V)
Częstotliwość 10.0 Hz … 500.0 Hz 0.1 Hz ±(0.2 Hz + 1 cyfra)
Pojemność elektryczna 20.0 nF … 999.0 nF
1.00 nF … 9.99 nF
10.0 µF … 50.00 µF		 1 nF
10 nF
100 nF		 ±(5 % w.w. + 3 cyfry)
Zasilanie Akumulatory 6 × 1.2 V NiMH, typ D
Wyświetlacz Matryca LCD z podświetleniem, 160 x 116 punktów
Kategoria przepięciowa KAT IV / 600 V
Stopień ochrony Podwójna izolacja
Komunikacja RS232 i USB
Wymiary 345 x 160 x 335 mm
Masa 5.5 kg

 Wyposażenie

  • Przyrząd MI 3210 TeraOhmXA 10 kV
  • Ekranowany przewód pomiarowy 10 kV, 2 m
  • Ekranowany przewód pomiarowy 10 kV, 2 m, 2 szt. (czarny, czerwony)
  • Krokodylki 10 kV, 2 szt (czarny, czerwony)
  • Przewód pomiarowy do gniazda Guard, zielony, 2 m
  • Krokodylek, zielony
  • Przewód zasilający
  • Oprogramowanie PC HVLink PRO z kablami USB i RS 232
  • Podręcznik “Guide to modern insulation testing” na płycie CD
  • Instrukcja obsługi na płycie CD
  • Certyfikat kalibracji
