Miernik parametrów instalacji elektrycznych Sonel MPI 530 z certyfikatem kalibracji

Miernik parametrów instalacji elektrycznych Sonel MPI 530 z certyfikatem kalibracji

9120,00
7414,63  netto
Kategoria: mierniki wielofunkcyjne
Producent: Sonel

- +
Dodaj do listy życzeń
SKU: WMPLMPI530 Kategoria:

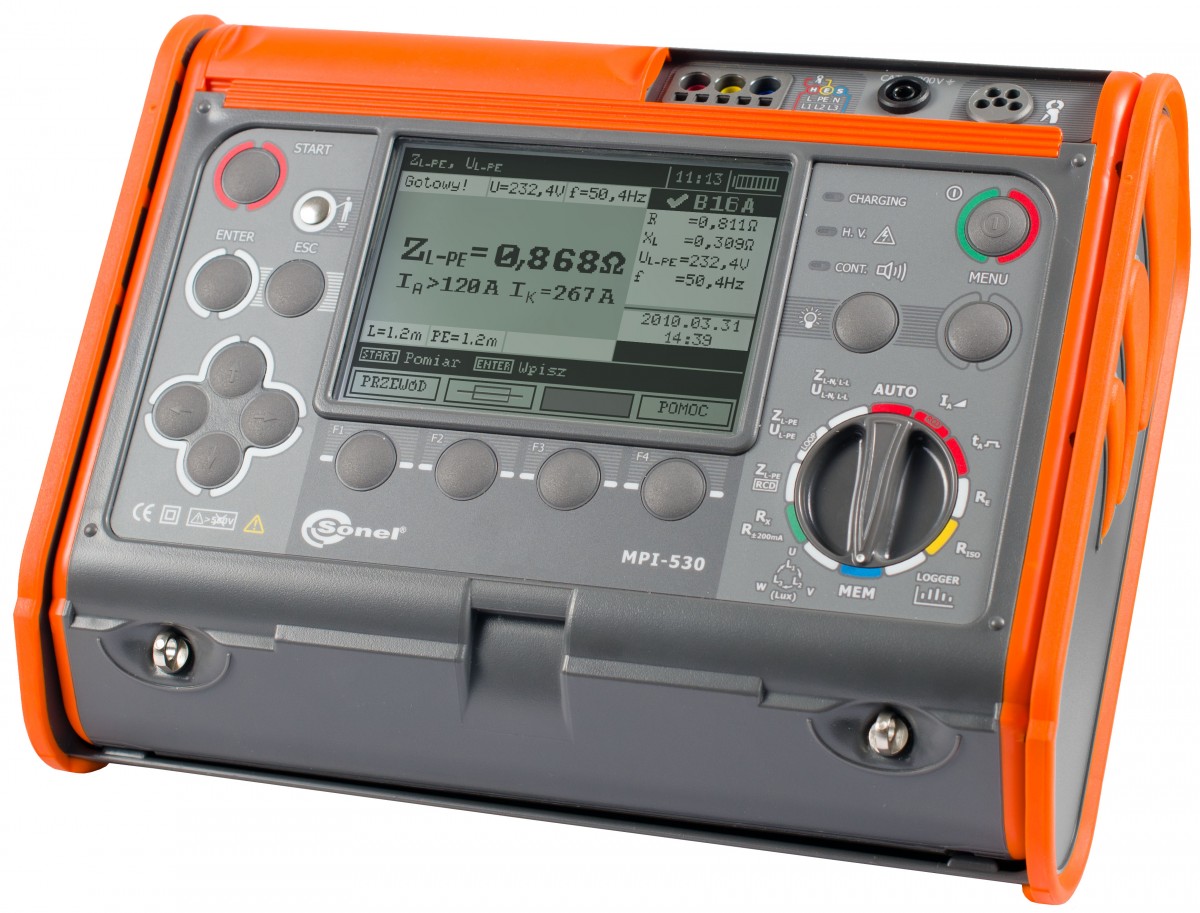

Sonel MPI 530 to miernik wielofunkcyjny  najnowszej generacji pozwalający na wykonanie wszystkich pomiarów w instalacji elektrycznej zgodnie z normą PN-EN 61557:

  • impedancja pętli zwarcia z rozdzielczością nawet do 0,001 Ω – dokładny pomiar również w obwodach z wyłącznikami RCD,
  • parametry wyłączników RCD,
  • rezystancja izolacji,
  • rezystancja uziemienia,
  • ciągłość połączeń ochronnych i wyrównawczych.

Miernik Sonel MPI 530 wyróżniają rozbudowane funkcje pomiaru uziemień (dodatkowe metody cęgowe oraz rezystywność gruntu), automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych (z adapterem AutoISO-1000C), możliwość pomiaru natężenia oświetlenia, rejestracja i analiza parametrów sieci – łącznie z harmonicznymi do 40-tej.

Przyrząd posiada innowacyjną pamięć, umożliwiającą zapis kilkudziesięciu tysięcy wyników w strukturze gotowego protokołu z opisanymi punktami:
  • klient → obiekt → pomieszczenie → punkt pomiarowy.

Do wprowadzania danych można wykorzystać klawiaturę na ekranie lub bezprzewodowa mini-klawiaturę z paskiem na rękę. Dane z pamięci można transmitować do komputera PC poprzez kabel USB lub bezprzewodowo poprzez Bluetooth®.

Dane techniczne miernika Sonel MPI 530

Pomiary impedancji pętli zwarcia:

  • pomiar impedancji pętli zwarcia z rodzielczością 0,001 Ω prądem rzędu 23 A (44 A przy napięciu międzyfazowym) – rezystor zwarciowy Rzw = 10 Ω,
  • zakres napięć pomiarowych: 95…440 V, częstotliwości 45…65 Hz,
  • pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn ≥ 30 mA bez ich zadziałania,
  • automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
  • pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodów o długości 1,2 m, 5 m, 10 m, 20 m z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT),
  • wybór zabezpieczeń instalacji oraz automatyczna ocena wyniku pomiaru.

Badanie wyłączników różnicowoprądowych typu AC, A, F, B i B+:

  • pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
  • funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zaprogramowany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
  • kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
  • pomiar prądu wyzwalania IA prądem narastającym,
  • pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn ,
  • pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
  • wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
  • możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
  • pomiary dla napięcia 95…270 V.

Pomiary rezystancji izolacji:

  • napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
  • pomiar rezystancji izolacji do 10 GΩ,
  • możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
  • zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
  • samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
  • automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000C,
  • akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

  • pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
  • pomiar małym prądem z sygnalizacją akustyczną,
  • autokalibracja przewodów pomiarowych – możliwość stosowania przewodów dowolnej długości.

Pomiary rezystancji uziemienia miernikiem Sonel MPI 530:

  • pomiar metodą techniczną 3 i 4-przewodową,
  • pomiar metodą techniczną 3-przewodową z wykorzystaniem dodatkowych cęgów,
  • pomiar metodą dwucęgową, z wykorzystaniem dodatkowych cęgów.

Pomiar rezystywności gruntu metodą Wennera.

Pomiar natężenia oświetlenia.

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

Pomiar i rejestracja napięcia, częstotliwości, prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej), harmonicznych napięcia i prądu do 40, współczynników THD.

Sprawdzanie kolejności faz i obrotów silnika.

Pamięć o strukturze drzewiastej, dynamicznie zarządzana (max. po 10000 wyników każdego rodzaju pomiaru) z możliwością opisu punktów pomiarowych, obiektów, nazw klientów.

Zasilanie z  akumulatora lub baterii (opcja), wbudowana szybka ładowarka. Możliwość ładowania z sieci oraz z zapalniczki samochodowej (12 V).



Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L

Pomiar prądem 23/40 A – zakres pomiarowy wg PN-EN 61557: 0,13…1999,9 Ω – dla przewodu pomiarowego 1,2 m

Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,000…19,999 Ω 0,001 Ω ±(5% w.m. + 0,03 Ω)
20,00…199,99 Ω 0,01 Ω ±(5% w.m. + 0,3 Ω)
200,0…1999,9 Ω 0,1 Ω ±(5% w.m. + 3 Ω)
  • napięcie nominalne: 95…270 V (dla ZL-PE i ZL-N) oraz 95…440 V (dla ZL-L)
  • częstotliwość: 45…65 Hz

Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50…1999,9 Ω

Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,00…19,99 Ω 0,01 Ω ±(6% w.m. + 10 cyfr)
20,0…199,9 Ω 0,1 Ω ±(6% w.m. + 5 cyfr)
200…1999 Ω 1 Ω
  • napięcie nominalne: 95…270 V
  • częstotliwość: 45…65 Hz

Pomiar rezystancji uziemienia RE metodą 3p i 4p
Zakres pomiarowy wg PN-EN 61557 – 5:

  • 0,50 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
  • 0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,00…9,99 Ω 0,01 Ω ±(2% w.m. + 4 cyfry)
10,0…99,9 Ω 0,1 Ω ±(2% w.m. + 3 cyfry)
100…999 Ω 1 Ω
1,00…1,99 kΩ 0,01 kΩ
  • napięcie pomiarowe: 25 V lub 50 V rms
  • prąd pomiarowy: 20 mA, sinusoidalny rms 125 Hz (dla fn=50 Hz) i 150 Hz (dla fn=60 Hz)
  • blokowanie pomiaru przy napięciu zakłócającym UN>24 V
  • maksymalne mierzone napięcie zakłóceń UNmax=100 V
  • maksymalna rezystancja elektrod pomocniczych 50 kΩ

Selektywny pomiar rezystancji uziemienia z cęgami (3p + cęgi)

Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,00…9,99 Ω 0,01 Ω ±(8% w.m. + 4 cyfry)
10,0…99,9 Ω 0,1 Ω
100…999 Ω 1 Ω
1,00…1,99 kΩ 0,01 kΩ
  • pomiar z dodatkowymi cęgami prądowymi
  • zakres pomiaru prądu zakłócającego do 9,99 A

Selektywny pomiar uziemienia z dwoma cęgami

Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,00…9,99 Ω 0,01 Ω ±(10% w.m. + 4 cyfry)
10,0…19,9 Ω 0,1 Ω
20,0…99,9 Ω ±(20% w.m. + 4 cyfry)
  • pomiar z cęgami nadawczymi i odbiorczymi
  • zakres pomiaru prądu zakłócającego do 9,99 A

Pomiar rezystywności gruntu (ρ)

Zakres wyświetlania Rozdzielczość Błąd podstawowy0,0…99,9 Ωm0,1 ΩmZależna od błędu
podstawowego pomiaru RE100…999 Ωm1 Ωm1,00…9,99 Ωm
