Miernik rezystancji izolacji z certyfikatem kalibracji MIC-5050

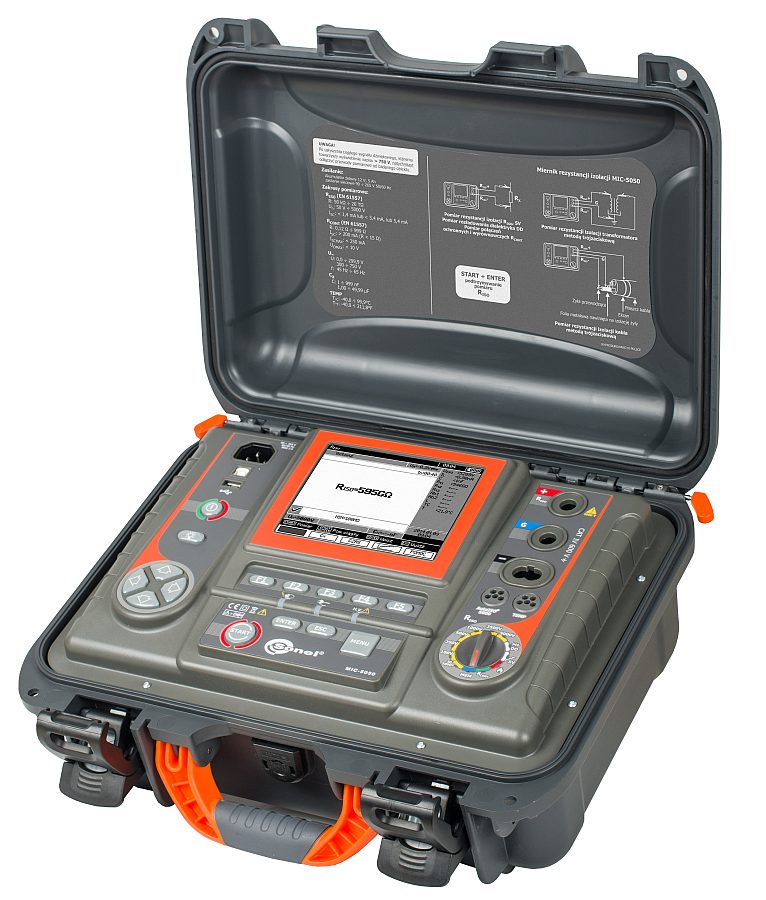

Miernik rezystancji izolacji z certyfikatem kalibracji MIC-5050

9280,00 zł
7544,72 zł netto
Kategoria: mierniki rezystancji izolacji
Producent: Sonel

- +
Dodaj do listy życzeń
SKU: WMPLMIC5050 Kategoria:
Opis
  • Pomiar rezystancji izolacji do 20 TΩ,
  • napięcia pomiarowe wybierane w zakresie: 50…5000 V dla (50…1000 V co 10 V, 1…5 kV co 25 V),
  • ciągłe wskazanie mierzonej rezystancji izolacji i prądu upływu,
  • samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
  • akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych,
  • ustawiany czas pomiaru – maksymalnie 99’59’’,
  • odmierzane czasy pomiaru T1 , T2  i T3  dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s,
  • pomiar współczynników absorpcji AB1, AB2, DAR, PI,
  • wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru,
  • prąd pomiarowy 1,2 mA,  3 mA lub 5 mA,
  • pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową,
  • pomiary z wykorzystaniem przewodów o długości do 20 m,
  • zabezpieczenie przed pomiarem obiektu pod napięciem,
  • obsługa AutoISO-5000 (przy napięciu do 5 kV),
  • pomiar pojemności podczas pomiaru RISO,
  • pomiar temperatury (z wykorzystaniem dodatkowej sondy WASONT1),
  • pomiar napięciem schodkowym (SV),
  • pomiar współczynnika rozładowania dielektryka (DD),
  • lokalizacja uszkodzenia (dopalanie).

Pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z PN-EN 61557-4 prądem > 200 mA.
Ustawiane limity minimalnej rezystancji izolacji oraz maksymalnej rezystancji Rcont.
Pomiar prądu upływu podczas pomiaru rezystancji izolacji.
Pomiar napięć stałych i przemiennych w zakresie 0…750 V.
Kreślenie wykresów na wyświetlaczu w trakcie pomiarów.
Pamięć maks. po 10 000 wyników każdego rodzaju pomiaru z możliwością opisu punktów pomiarowych, obiektów, nazw klientów.
Przesyłanie danych do komputera w czasie rzeczywistym podczas wykonywania pomiarów.
Współpraca z zewnętrzną bezprzewodową klawiaturą Bluetooth® (opcja).
Czytelny, podświetlany wyświetlacz graficzny LCD 5,6’’.
Podświetlana klawiatura.
Zasilanie z pakietów akumulatorów lub sieci. Wbudowana szybka ładowarka.
Przyrządy spełniają wymagania normy PN-EN 61557.

Artykuły prasowe:

Dane techniczne



Pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557-2: UN = 5000 V: 5,00 MΩ …20,0 TΩ

Pomiar napięciem stałym i narastającym (SV) dla UISO = 5 kV

Zakres Rozdzielczość Błąd podstawowy
0,0…999 kΩ 1 kΩ ±(3% w.m. + 10 cyfr)
1,00…9,99 MΩ 0,01 MΩ
10,0…99,9 MΩ 0,1 MΩ
100…999 MΩ 1 MΩ
1,00…9,99 GΩ 0,01 GΩ
10,0…99,9 GΩ 0,1 GΩ
100…999 GΩ 1 GΩ ±(3,5% w.m. + 10 cyfr)
1,00…9,99 TΩ 0,01 TΩ ±(7,5% w.m. + 10 cyfr)
10,0…20,0 TΩ 0,1 TΩ ±(12,5% w.m. + 10 cyfr)

Zakresy mierzonej rezystancji w zależności od napięcia pomiarowego

Napięcie UISO Zakres pomiaru Zakres pomiarowy
dla AutoISO-5000
50 V 200 GΩ 20,0 GΩ
100 V 400 GΩ 40,0 GΩ
250 V 1,00 TΩ 100 GΩ
500 V 2,00 TΩ 200 GΩ
1000 V 4,00 TΩ 400 GΩ
2500 V 10,00 TΩ 400 GΩ
5000 V 20,0 TΩ 400 GΩ

Płynna regulacja napięcia pomiarowego ze skokiem:

Napięcie UISO MIC-10k1
50…1000 V 25 V
1000…5000 V 50 V

Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem >200 mA
Zakres pomiarowy wg PN-EN 61557-4: 0,12…999 Ω

Zakres Rozdzielczość Błąd podstawowy
0,00…19,99 Ω 0,01 Ω ±(2% w.m. + 3 cyfry)
20,0…199,9 Ω 0,1 Ω
200…999 Ω 1 Ω ±(4% w.m. + 3 cyfry)
  • Napięcie na otwartych zaciskach: 4…24 V
  • Prąd wyjściowy przy R < 15 Ω: min 200 mA (ISC: 200 mA…250 mA)
  • Kompensacja rezystancji przewodów pomiarowych (autozerowanie)
  • Prąd przepływający w dwóch kierunkach, wyświetlana wartość średnia rezystancji

Pomiar napięcia stałego oraz przemiennego

Zakres Rozdzielczość Błąd podstawowy
0.0…29,9 V 0,1 V ±(2% w.m. + 20 cyfr)
30,0…299,9 V 0,1 V ±(2% w.m. + 6 cyfr)
300…750 V 1 V ±(2% w.m. + 2 cyfr)
  • Zakres częstotliwości: 45…65Hz

Pomiar pojemności

Zakres wyświetlania Rozdzielczość Błąd podstawowy
1…999 nF 1 nF ±(5% m.w. + 5 cyfr)
1,00…49,99 µF 0,01 µF
  • Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO
  • Dla napięć pomiarowych poniżej 100 V, błąd pomiaru pojemności nie specyfikowany.

Pomiar temperatury

Zakres wyświetlania Rozdzielczość Błąd podstawowy
-40,0…99,9 °C 1 °C ±(3% m.w. + 8 cyfr)
-40,0…211,8 °F 1 °F ±(3% m.w. + 16 cyfr)
  • Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO
  • Dla napięć pomiarowych poniżej 100 V, błąd pomiaru pojemności nie specyfikowany.

Bezpieczeństwo elektryczne:

  • rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
  • kategoria pomiarowa: IV 600 V (III 1000 V) wg PN-EN 61010-1
  • stopień ochrony obudowy wg PN-EN 60529: IP40 (IP67 z zamkniętą pokrywą obudowy)

Pozostałe dane techniczne:

  • zasilanie miernika: akumulator żelowy 12 V, sieciowe 90 V ÷ 260 V 50 Hz/60 Hz
  • masa miernika ok. 7 kg
  • wymiary: 390 x 310 x 180 mm
  • wyświetlacz: LCD 5,7’’ graficzny
  • transmisja wyników: łącze USB lub Bluetooth®

Skrót „w.m.” oznacza „wartość mierzoną”
