MIT310A – EN

Ekstremalnie prosty w użyciu
Osłona gumowa chroniąca obudowę
Składana osłona ochronna
Ostrzeżenie o obwodzie pod napięciem
Wodo- i pyłoszczelny wg. IP54
Inteligentny system bezpieczeństwa
Magazynowanie wyników pomiarów (tylko MIT330)
Interfejs USB (tylko MIT330)

Opis

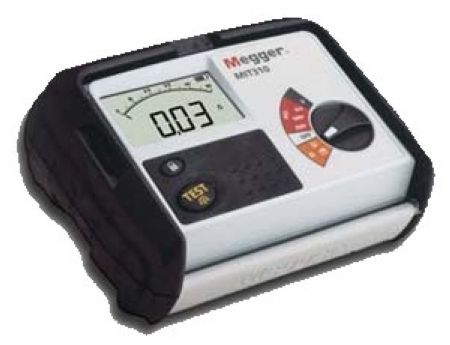

Cyfrowe modele MIT300, MIT310, MIT320 i MIT330 posiadają wyświetlacz cyfrowo-analogowy. Ogromne 20mm cyfry zapewniają czysty odczyt, połączone z analogową skalą w kształcie luku imitujące przyrząd analogowy, z prawdziwą analogową reakcją.

MIT310A posiadają skalę z ruchomą cewką dla osób które preferują prawdziwą ruchomą igłę. Czarne napisy na białym tle dają wysoki kontrast, nawet przy słabym oświetleniu.

Wytrzymałość:

Mierniki impedancji pętli MIT są otoczone gumową osłoną, aby mogły wytrzymywać uderzenia, którym nieustannie podlegają w terenie.

Sztywna osłona wyświetlacza składa się pod przyrządem w czasie wykonywania pomiarów natomiast przykrywa wyświetlacz po ich zakończeniu.

Prosta obsługa

Brak ukrytych funkcji oznacza, że obsługa serii MIT jest oczywista
Kodowane kolorem zakresy pomagają w wyborze zakresu, redukując błędy oraz czas pomiarów

Instrukcja obsługi na pokrywie zapewnia podstawowe informacje
Wolne ręce

Zawieszenie przyrządu na pasku na szyi uwalnia ręce i daje komfort użytkowania, ponieważ przyrząd jest starannie wyważony.

Pomiary ciągłości z sygnalizacja akustyczna rozpoczynają się automatyczne po podłączeniu do badanego obwodu
Badania izolacji mogą być uruchamiane z przyrządu lub z sondy zdalnego sterowania
Podświetlanie

Zarówno wyświetlacz, jak i przełącznik zakresów mogą być odczytywane w ciemności ponieważ MIT320/MIT330 ma podświetlany wyświetlacz i przełącznik zakresów.
Cechy bezpieczeństwa:
W celu ochrony użytkownika i przyrządu przed niewłaściwym użyciem wszystkie przyrządy serii MIT posiadają szereg cech znanych, jako Inteligentny System Bezpieczeństwa Meggera:

Blokada bezpieczeństwa – zapobiega niebezpiecznemu podłączeniu przewodów pomiarowych

Wskaźniki LED prawidłowości podłączenia przewodów pomiarowych
Nawet gdy MIT jest podłączony do obwodu pod napięciem, podczas ustawienia do pomiaru ciągłości, miernik pozostaje bezpieczny i nie zostanie uszkodzony.
Ostrzeżenie o napięciu – alarmuje użytkownika gdy istniejące w obwodzie napięcie przekracza 25V.
Blokada bezpieczeństwa – zapobiega wykonaniu pomiarów, gdy napięcie obwodu przekracza 50V
Wszystkie przyrządy serii MIT spełniają lub przewyższają wymagania norm UK lub międzynarodowych, włączając wymagania BS7671 i VDE0413 części 1 i 4, HD 384, IEC 364, NFC15-100, NEN3140, ES 59009 i EN 61557.

Dodatkowo przyrządy spełniają wymagania BSEN61010-1 w zakresie bezpiecznego podłączenia zasilania 440V dla kategorii III (600V faza do ziemi).

Model MIT330 dodatkowo oferuje możliwość zapisu wyników pomiarów w wewnętrznej pamięci. Ponad 1000 wyników może być zapisanych w terenie i następnie przesłanych do PC w dogodnym momencie. Dane są gromadzone w nie ulotnej pamięci, które są utrzymywane po wyłączeniu przyrządu lub nawet po wyczerpaniu się baterii.
Dla pewnej grupy wyników może być wybrany numer odniesienia, pozwalający na separowanie tej grupy pomiarów i łatwe oddzielenie po transmisji do PC.
Segmentowy wskaźnik pamięci pokazuje, jak dużo pamięci zostało zapełnione.
Wyniki pomiarów są transmitowane do plików CSV (z separacją przecinkami) i mogą być łatwo importowane do arkuszy MIcrosoft Excel.

Porównanie modeli serii MIT300

Dane techniczne

• Pomiar izolacji
  • Napięcia znamionowe: 1000V (bez MIT300), 500V, 250V (dc)
  • Zakres pomiarowy:  10kΩ – 999MΩ na wszystkich zakresach
  • Prąd zwarcia: znamionowo 1mA
  • Prąd pomiarowy na obciążeniu: 1mA przy min. dopuszczalnych wartościach izolacji (zgodnie z wyspecyfikowanymi w BS7671, HD 384 i IEC 364)
  • Dokładność (przy 20°C)
    • MIT300, 310, 320, 330: ±3% ±2cyfry
    • MIT310A: <2,5% długości skali (lub 30% dla odczytów od 200kΩ do 10MΩ)
• Pomiar ciągłości
  • Zakres pomiarowy: 0,01Ω – 99,9Ω (0-50Ω na skali analogowej)
  • Napięcie rozwarcia: 5V ±1V
  • Prąd zwarcia: 205mA ±5mA
  • Dokładność (przy 20°C)
    • MIT300,310, 320, 330: ±3% ±2cyfry
    • MIT310A: ±2,5% długości skali (lub 30% odczytów 0,2Ω do 200Ω)
  • Kalibracja przewodów
    • MIT300, 310, 320, 330: 0 – 9Ω
    • MIT310A: 0 – 2Ω
  • Brzęczyk ciągłości
    • MIT300, 310: praca przy < 5Ω
    • MIT320, MIT330: regulowane od 1Ω do 20Ω
    • MIT310A: działa przy < 2Ω
    • MIT300, 310, 320: czas reakcji < 20ms
    • MIT310A: czas reakcji < 100ms
• Pomiar rezystancji (tylko 320, 330)
  (może być używany do testowania diody)
  • Zakres pomiarowy: 10Ω – 1MΩ
  • Napięcie rozwarcia: 5V
  • Prąd zwarcia: 200µA
  • Dokładność (przy 20°C): ±5% ±2cyfry do 100kΩ
• Pomiar napięcia
  • Zakres pomiarowy: 0 – 600V ac (50/60Hz) lub dc
  • Dokładność (przy 20°C)
    • MIT300, 310, 320, 330:
      • >450V d.c. lub a.c. (50/60Hz): ±2%, ±2cyfry
    • MIT310A: ±2,5% długości skali dla 50/60Hz
  • Współczynnik temperaturowy: <0,1% na °C na wszystkich zakresach
• Domyślny woltomierz
  • MIT310, 320, 330: jest wyświetlane >25V a.c. lub d.c. przyrząd pracuje jako woltomierz
  • MIT300: sygnał dźwiękowy i pulsowanie „V” na wyświetlaczu
  • Wstrzymanie pomiaru: po wykryciu powyżej 50V
• Automatyczne wyłączenie
  • Uruchamia się po 30 minutach braku aktywności
• Temperatura i wilgotność
  • Zakres pracy: -10° do +60°C
  • Wilgotność: 93% RH przy max +40°C
  • Zakres magazynowania: -25°C do +70°C
  • Maksymalna wysokość: 2000m
  • Wodo- i pyłoszczelne: IP54
• Magazynowanie 1000 wyników pomiarów (tylko MIT330)
  • Numer grupy: 255 lokalizacji
  • Numer tablicy rozdzielczej: 99 lokalizacji
  • Numer Obwodu: 99 lokalizacji
  • Faza: P1, P2, P3
  • Ostatnio zapisany wynik może być wywołany na wyświetlacz
  • Wszystkie zgromadzone wyniki mogą być przesłane do PC przy użyciu będącego na wyposażeniu programu Megger Download Manager
• Komunikacja: interfejs USB (tylko MIT330)
• Bezpieczniki
  • 500mA (F) 600V, 32x6mm ceramiczny HBC minimum 10kA
  • Wyświetlacz sygnalizuje przepalenie bezpiecznika
• Bezpieczeństwo
  • Spełnia wymagania normy EN61010-1, kat III 300V faza do ziemi
• Automatyczne rozładowanie
  • Po zakończeniu pomiaru izolacji badany obiekt jest rozładowywany automatycznie. Wartość istniejącego napięcia jest wskazywana na wyświetlaczu, w ten sposób proces rozładowania może być monitorowany.
• Zasilanie
  • Baterie: 8 x 1,5V ogniw typu LR6 (AA alkaliczne)
  • Akumulatory: 8 x 1,2V NiCd lub NiMH
  • Stan baterii jest ciągle pokazywany na wyświetlaczu, jako cztero-segmentowa linijka
  • Czas życia baterii: 5000 kolejnych pomiarów (5 sekund na pomiar) przy użyciu 2Ah baterii
• Waga: 980g
• Wymiary: 190 x 140 x 75mm
• E.M.C.: zgodnie z IEC61326 włączając poprawkę nr 1.
