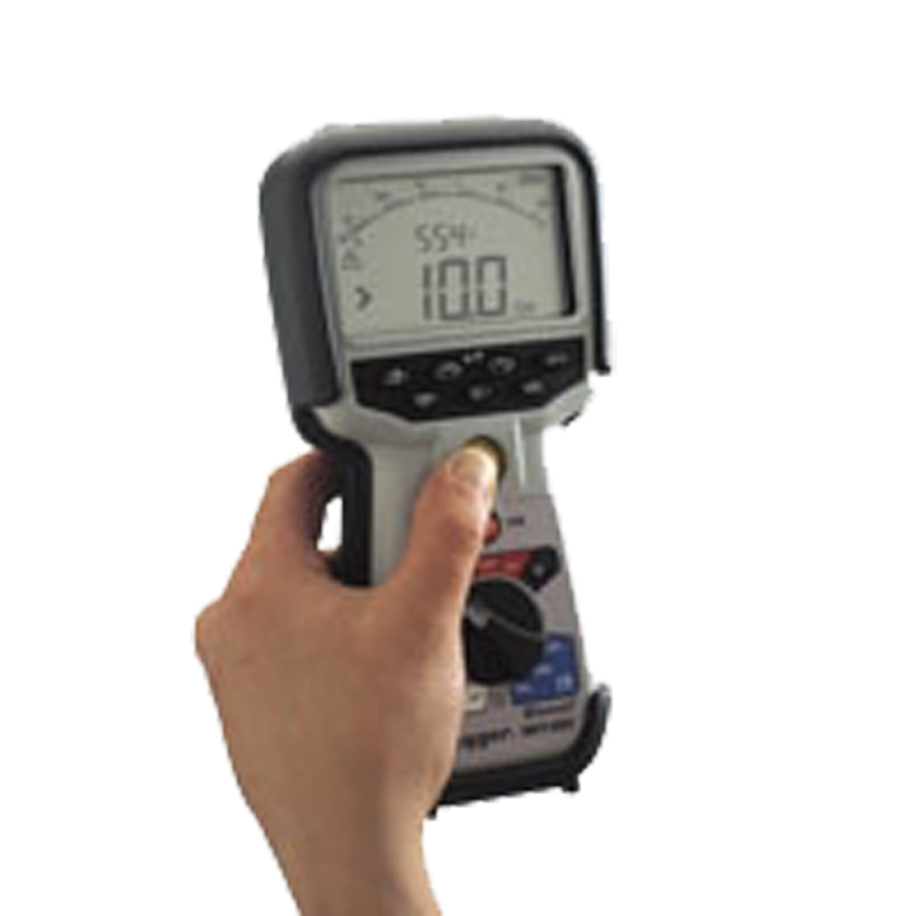

MIT485

Seria MIT480 składa się z trzech modeli:
MIT480 (50V, 100V)
MIT481 (50V, 100V, 250V, 500V i 1000V + PI, DAR + pamięć)
MIT485 (50V, 100V, 250V, 500V i 1000V + PI, DAR + pamięć + Bluetooth)
Zakres pomiarowy
MIT480: do 100GΩ
MIT481, MIT485: do 200GΩ
Pomiar ciągłości prądem 200mA z rozdzielczością 0,01Ω.
Ostrzeżenie o obecności napięcia w badanym obwodzie – wyświetlenie wartości napięcia i wstrzymanie pomiaru.
Pomiar napięcia True RMS i DC
Pomiar pojemności do 10µF
Wyznaczenie długości kabla poprzez pomiar pojemności (MIT481 i MIT485)
Wyświetlacz cyfrowo/analogowy.
Zasilanie z baterii lub akumulatorów
Zakres temperatury pracy -10°C do +55°C
Pyło- i bryzgoszczelność: IP54
Zgodność z normą EN61557-1

Opis
Nowa seria mierników rezystancji izolacji i ciągłości jest przeznaczona specjalnie do badań kabli telekomunikacyjnych oraz w instalacjach alarmowych i domofonach – wszędzie tam, gdzie wymagany jest pomiar rezystancji izolacji o stosunkowo dużej wartości, ale wykonywany przy niskim napięciu próby 50V lub 100V. W przyrządach serii MIT480 służących do pomiaru ciągłości i izolacji połączono najnowsze techniki pomiarowe z nowoczesną konstrukcją w celu dostarczenia przyrządu, który jest kompaktowy i jednocześnie komfortowy w trzymaniu.

Seria MIT480 bezpośrednio zastępuje dobrze znaną serię mierników rezystancji izolacji BM80, oferując większą funkcjonalność i łatwiejszą obsługę, szerszy zakres zastosowań oraz zwiększone bezpieczeństwo.

Pomiary rezystancji izolacji

Napięcia pomiarowe: 50V/100V lub 50V do 1000V (zależnie od modelu)
Wyświetlanie napięcia próby: aktualne napięcie próby jest wyświetlane na pomocniczym wyświetlaczu, natomiast wynik pomiaru rezystancji izolacji na dużym wyświetlaczu głównym.
Analogowa skala: wyświetlacz posiada analogową logarytmiczną skalę w kształcie łuku, która pokazuje dynamikę procesu podobnie, jak tradycyjna wskazówka analogowa.
Prąd upływności izolacji: MIT481 i MIT485, dodatkowo w czasie pomiaru rezystancji izolacji, oferują wyświetlanie wartości prądu upływności izolacji.
Pomiary rezystancji izolacji: dostępne są zakresy pomiarowe do 100GΩ lub do 200GΩ.
Silikonowe przewody: wysokiej jakości, elastyczne, silikonowe przewody są komfortowe w użyciu i zapobiegają błędom pomiarowym na wyższych zakresach GΩ.
Wstrzymanie pomiaru: zapobiega pomiarom, jeżeli podczas badania rezystancji izolacji zostanie wykryte napięcie przekraczające 75V.
Blokada pomiaru: umożliwia pomiar izolacji w trybie ciągłym
PI oraz DAR: Wskaźnik Polaryzacji (PI) oraz Współczynnik Absorpcji Dielektryka (DAR).
Pomiary ciągłości

200mA lub 20mA: dostępne są prądy pomiaru ciągłości 200mA lub 20mA. Prąd 20mA zauważalnie zwiększa czas życia baterii.
Auto-test: automatyczny pomiar po dotknięciu do badanego obwodu umożliwia pomiar bez potrzeby naciśnięcia przycisku Test.
Zerowanie przewodów: kompensacja rezystancji przewodów (NULL) działa, aż do rezystancji 9Ω.
Brzęczyk: załączony lub wyłączony przez proste naciśnięcie przycisku.
Granica brzęczyka: granicę alarmu ciągłości sygnalizowaną brzęczykiem zapewnia regulowana wartość maksymalnej rezystancji przy której brzęczyk dźwięczy.
Granica ta jest regulowana od 1Ω do 20Ω w 5 krokach.
Zakres kΩ: zwiększa zakres pomiaru rezystancji do 1MΩ.
Pomiar pojemności

Pomiar pojemności: automatyczna zmiana zakresów od 0,1nF do 10µF. Wyniki są pokazywane na wyświetlaczu głównym.
Długość kabla: jest wyświetlana na wyświetlaczu pomocniczym. Długość kabla jest obliczana z ustawianej wartości pojemności odniesienia (domyślnie 50nF/km).
Wartość odniesienia pojemności kabla: wartość regulowana od 40nF/km do 60nF/km
km lub ft: odległość może być wyświetlana w „km” lub w „ft”
Napięcie i częstotliwość

CAT IV: odpowiednie do użytkowania na obwodach do 600V CAT IV.
Napięcie AC: pomiar True RMS do 600V
Napięcie DC: pomiar do 600V
Automatyczna zmiana zakresów: od 10mV do 600V zapewnia szeroki zakres zastosowań i pasuje do wejść przystawek
Domyślny woltomierz: jest aktywowany dla dowolnej funkcji pomiarowej, jeżeli zostanie wykryty obwód będący pod napięciem.
Inne cechy przyrządów

Wszystkie pomiary zostają wstrzymane, jeżeli na badanym obwodzie zostanie wykryte napięcie powyżej 75V.
Przepalenie bezpiecznika nie ma wpływu na funkcje bezpieczeństwa przyrządu
Gumowa osłona (holster) łączy absorbowanie uderzeń z doskonałym uchwytem. Umieszczenie w modyfikowanym tworzywie ABS zapewnia prawie niezniszczalną obudowę.
Wymaga 5 sztuk 1,5V baterii alkalicznych lub akumulatorków NiMH.
Stan baterii jest pokazywany w sposób ciągły na wyświetlaczu.
Magazynowanie i transmisja danych
MIT481
MIT481 potrafi gromadzić wyniki pomiarów w celu późniejszego wywołania ich na ekran. Prosta struktura gromadzenia wyników pozwala na wywoływanie indywidualnych ekranów wyników dla danego numeru pomiaru.
MIT485
MIT485 potrafi gromadzić wyniki pomiarów oraz transmitować je do PC.
Wyniki pomiarów mogą być gromadzone w pamięci przyrządu i następnie przesyłane do komputera przy użyciu programu Megger Download Manager (w języku polskim).
Dane przesyłane są poprzez Bluetooth, gdy przyrząd MIT485 ma aktywowany tryb Download (transmisji).
Uwaga: Odbierający PC musi mieć wbudowaną funkcję Bluetooth lub w porcie USB umieszczony odbiornik Bluetooth. Akceptowany jest odbiornik Class II (10m).

Bezpieczeństwo

Spełnia wymagania międzynarodowych norm IEC1010-2 oraz EN61557 (nie dotyczy MIT480 brak Vout >100V).
Detekcja obwodów pod napięciem wstrzymuje pomiary izolacji i ciągłości dla napięć powyżej 75V.
Detekcja i wstrzymanie funkcji nawet, gdy przepalony jest bezpiecznik ochronny.
Przewody pomiarowe
Zestawy przewodów pomiarowych dostarczanych z miernikami serii MIT480 są wysokiej jakości przewodami silikonowymi, które są istotne przy pomiarach powyżej 10GΩ.

Dane techniczne

Dotyczy dokładności przy +20°C

• Rezystancja izolacji
  • Znamionowe
    napięcia pomiarowe
    • MIT480: 50V, 100V
    • MIT481, 485: 50V, 100V,
      250V, 500V, 1000V
  • Zakresy
    rezystancji izolacji
    • MIT480: 100GΩ
    • MIT481, 485:
      200GΩ
  • Dokładność dla
    całego zakresu pomiarowego
    • 1000V:
      ±3% ±2 cyfry ±0,2% na GΩ
    • 500V:
      ±3% ±2 cyfry ±0,4% na GΩ
    • 250V:
      ±3% ±2 cyfry ±0,8% na GΩ
    • 100V:
      ±3% ±2 cyfry ±2,0% na GΩ
    • 50V:
      ±3% ±2 cyfry ±4,0% na GΩ
  • Skala analogowa:
    pełna skala 1GΩ
  • Prąd zwarcia:
    2mA +0% -50%
  • Napięcie na
    zaciskach: -0% +20% ±1V
  • Prąd pomiarowy na
    obciążeniu:
    • 1mA przy min.
      akceptowanej wartości izolacji specyfikowanej w BS7671, HD384 i IEC364,
      maksymalnie 2mA
  • Zakres pomiarowy
    wg EN61557: 0,10MΩ do 1,00GΩ
  • Prąd upływności:
    10% ±3cyfry
  • Wyświetlane
    napięcie: 3% ±3cyfry ±0,5% wartości
    znamionowej
  • Wskaźnik
    polaryzacji (PI): stosunek 10min. / 1min.
  • Współczynnik
    absorpcji dielektryka (DAR): stosunek 60sek. / 30sek.
  • Uwagi:
    • Pomiar na wszystkich
      zakresach od 0,00MΩ
    • Powyższe specyfikacje
      należy stosować tylko, gdy są używane wysokiej jakości przewody
      silikonowe.
• Ciągłość
  • Zakres pomiarowy:
    0,01Ω do 99,9Ω (0 do 100Ω na skali
    analogowej)
  • Dokładność:
    ±3% ±2cyfry (0 do 100Ω)
  • Napięcie rozwarcia:
    5V ±1V
  • Prąd pomiarowy:
    • 200mA (-0mA +20mA)
      (0,01Ω do 9,99Ω)
    • 20mA (±1mA)
      (10,0Ω do 99,9Ω)
  • Kompensacja zera
    na końcówkach sond: typowo 0,10Ω
  • Zerowanie
    rezystancji przewodów pomiarowych: do
    9,00Ω
  • Brzęczyk:
    regulowane progi alarmu 1Ω, 2Ω, 5Ω,
    10Ω, 20Ω
• Rezystancja
  • Zakres pomiarowy:
    0,01kΩ do 1000kΩ (0 do 1MΩ na skali
    analogowej)
  • Dokładność:
    ±3% ±2cyfry
  • Napięcie rozwarcia:
    5V ±1V
  • Prąd zwarcia:
    20µA ±5µA
• Pomiar napięcia
  • 0 do 600V d.c.
    ±2% ±2cyfry
  • 10mV do 600V TRMS
    sinusoidalne (40 do 400Hz) ±2% ±2cyfry
  • 0 do 1000V na skali
    analogowej
  • Brak specyfikacji dla
    poziomu wejściowego 0÷10mV (40 do 400Hz)
  • Dla przebiegów
    odkształconych stosuje się dodatkową specyfikację:
    • ±3%
      ±2cyfry 101mV do 600V TRMS i ±8%
      ±2cyfry 10mV do 100mV TRMS
• Domyślny woltomierz
  • Działa przy >25V a.c. lub d.c. na każdym
    zakresie za wyjątkiem OFF
• Częstotliwość:
  40-450Hz (40Hz – 99,9Hz) ±0,5% ±1cyfra (100Hz do
  450Hz)
• Pomiar pojemności
  MIT481, MIT485
  • Zakres pomiarowy:
    100pF do 10µF
  • Dokładność:
    ±5,0% ±2cyfry
  • Pomiar odległości
    przez pomiar pojemności:
    MIT481, MIT485
    • Obliczenie na podstawie
      zmierzonej pojemności.
      Domyślna wartość pojemności: 50nF/km
    • Zakres ustawiania
      pojemności: 40nF/km do 60nF/km
• Magazynowanie wyników
  • Pojemność:
    >1000 wyników pomiarów
  • Transmisja:
    bezprzewodowa Bluetooth
  • Klasa Bluetooth:
    Class II
  • Zakres:
    do 10m
• Zasilanie
  • 5 x 1,5V ogniwa IEC LR6
    (AA, MN1500, HP7, AM3 R6HP) alkaliczne. Mogą być stosowane akumulatorki
    NiMH.
  • Czas życia baterii: 2200
    pomiarów izolacji przy cyklu obciążenia 5 sek. zał. / 55
    sek. wył. przy 1000V na obciążeniu 1MΩ
• Wymiary:
  • Przyrządu: 220 x 92 x 50mm
  • Przyrząd + futerał: 456 x
    178 x 89mm
• Waga:
  • Tylko przyrząd: 590g, 775g
    z holsterem
  • Przyrząd plus futerał:
    1,75kg
• Bezpiecznik
  Używać wyłącznie 500mA (FF) 1000V 32x6mm ceramiczny bezpiecznik o
  wysokim prądzie wyłączalnym HBC minimum 50kA.
  NIE WOLNO stosować bezpieczników szklanych.
• Bezpieczeństwo
  Przyrząd spełnia wymagania EN 61010-1 (1995) do 600V faza do ziemi,
  kategorii IV.
• EMC
  Zgodnie z IEC 61326 włączając poprawkę nr 1
• Wpływ temperatury
  Współczynnik temperaturowy: <0,1% na °C do
  1GΩ
• Warunki środowiskowe
  • Zakres pracy:
    -10°C do +55°C
  • Wilgotność pracy:
    90% RH przy max 40°C
  • Zakres temperatur
    magazynowania: -25°C do +70°C
  • Temperatura
    kalibracji: +20°C
  • Maksymalna
    wysokość: 2000m
  • Bryzgo- i
    pyłoszczelność: zgodne z IP54
