Zakresy badań standardowych RCD

• Wykonują pomiary DxI, 1xI i 5xI wyłączników RCD o prądach 10mA, 30mA, 100mA, 300mA, 500mA i 1000mA standardowych i selektywnych (z opóźnieniem czasowym). Oferują również badanie wyłączników czułych na DC
• Pomiary czasów wyłączników standardowych oraz selektywnych:



  Prąd	Standardowe	Selektywne
  ΔI	2s	2s
  I	300ms	2s
  5I	40ms	150ms

• Pomiary 5I są dostępne dla RCD z prądami do 100mA

Polaryzacja

• Wszystkie wyłączniki RCD mogą być badane przy 0° lub 180°

Selektywne RCD

• Selektywne wyłączniki wprowadzają opóźnienie w zadziałaniu. Przy wyborze tego typy wyłącznika, czasy pomiarów zadziałania są wydłużane ponieważ wstawiane jest 30s opóźnienie pomiędzy pomiarem napięcia dotykowego, a zadaniem prądu powodującego zadziałanie przy pomiarze czasu zadziałania.

Napięcie dotykowe

• Napięcie dotykowe jest mierzone na samym początku badania wyłącznika RCD. Na zakończenie pomiarów jego wartość jest wyświetlana na skali analogowej w kształcie łuku .

Dopuszczalne napięcie dotykowe jest wybierane pomiędzy 25V i 50V.

Wytrzymałość:

• Miernik jest otoczony gumową osłoną, aby mógł wytrzymywać uderzenia, którym nieustannie podlega w terenie.

• Sztywna osłona wyświetlacza składa się pod przyrządem w czasie wykonywania pomiarów natomiast przykrywa wyświetlacz po ich zakończeniu.


Prosta obsługa

• Brak ukrytych funkcji oznacza, że obsługa jest oczywista
• Kodowane kolorem zakresy pomagają w wyborze zakresu, redukując błędy oraz czas pomiarów

• Instrukcja obsługi na pokrywie zapewnia podstawowe informacje

Wolne ręce

• Zawieszenie przyrządu na pasku na szyi uwalnia ręce i daje komfort użytkowania, ponieważ przyrząd jest starannie wyważony.

Wyłączniki RCD czułe na DC

• Wyłączniki RCD czułe na DC mogą być badane prądem ΔI, 1xI oraz 5xI.

Wyznaczanie prądu zadziałania

• W celu wyznaczenia prądu zadziałania wyłącznika RCD, poziom prądu jest powoli zwiększany od ΔI do 1xI (+10%). Prąd przy którym RCD zadziała jest wyświetlany i zatrzymany na wyświetlaczu.
• Jest to bardzo użyteczne narzędzie diagnostyczne.

Badanie w trybie automatycznym

• Oszczędność czasu i energii
  W sytuacji, gdy badany RCD i przyrząd muszą być w znacznej od siebie odległości, użytkownik musi ciągle przemieszczać się pomiędzy załączanym RCD, a miernikiem wymagającym uruchomienia kolejnego trybu pomiaru. Przyrząd automatycznie wykonuje pomiary

  DI, I oraz 5I przy 0° i 180°. Badany RCD, po zadziałaniu, jest za każdym razem załączany przez elektryka, natomiast przyrząd przechodzi do następnego kroku pomiaru automatycznie. Wszystkie wyniki są wyświetlane na zakończenie pomiaru.

• Cechy bezpieczeństwa: w celu ochrony użytkownika i przyrządu przed niewłaściwym użyciem przyrząd posiada szereg cech znanych, jako Inteligentny System Bezpieczeństwa Meggera:
  • Wskaźniki LED prawidłowości podłączenia przewodów pomiarowych

  • Blokada bezpieczeństwa – zapobiega niebezpiecznemu podłączeniu przewodów pomiarowych

  • Bezpieczne podłączenie do trzech faz – nawet, gdy jest podłączony między fazy, przyrząd pozostanie bezpieczny i nie zastanie uszkodzony
  • Wstrzymanie pomiaru – jeżeli napięcie sieci przekroczy 300V pomiary zostaną wstrzymane.

Przyrządy Meggera RCDT320 i RCDT330 spełniają lub przewyższają wymagania norm UK lub międzynarodowych, włączając wymagania BS7671 i VDE0413 części 1 i 4, HD 384, IEC 364, NFC15-100, NEN3140, ES 59009, AS/NZS 3000 i EN 61557.

Dodatkowo przyrządy spełniaja wymagania BSEN61010-1 w zakresie bezpiecznego podłączenia dla kategorii III zasilania (300V faza do ziemi).

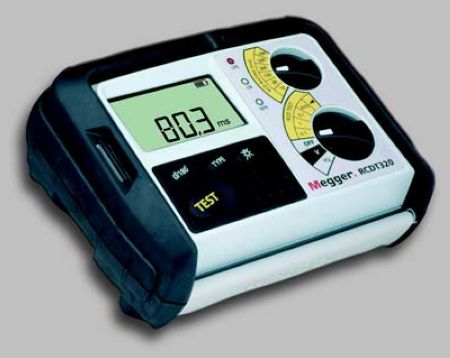

Zestawienie cech mierników RCDT320 i RCDT330

• Badania wyłączników RCD
  • Pomiar czasu zadziałania DI, I, 5I
  • Wyłączniki selektywne
  • Wyłączniki DC (1/2I, I, 5I)
  • RCD: 10, 30, 100, 300, 500mA, 1A
  • Programowane RCD: 10mA do 1A (tylko RCDT330)
  • Wyznaczenie prądu zadziałania
  • Automatyczny tryb pomiaru
  • Wybór polaryzacji 0° / 180°
  • Wyświetlanie napięcia dotykowego
  • Max napięcie dotykowe (25V/50V)
  • Zakres pracy 50 do 290V
• Cechy
  • Bezpieczne podłączenie do 3 faz
  • Duży czytelny wyświetlacz
  • Podświetlenie wyświetlacza
  • Wskaźnik stanu baterii
  • Automatyczny wyłącznik zasilania
  • Sygnalizacja przepalenia bezpiecznika
  • Szczelność obudowy IP54
  • Pamięć oraz transmisja wyników do PC (tylko RCDT330)
• Akcesoria na wyposażeniu
  • Przewód pomiarowy z wtyczką
  • Przewód pomiarowy z 2 swobodnymi końcówkami i krokodylkami
  • Certyfikat z kalibracji
  • IEC61010-1 300V KAT III
  • EN61557
  • 3 lata gwarancji

  Dane techniczne

• Badanie RCD (wg EN61557-6)
  • Napięcie sieci:
    • 50V ÷ 280V, 45Hz do 65Hz
  • Zakresy pomiarów RCD
    • 10mA, 30mA, 100mA, 300mA, 500mA, 1000mA
    • programowany 10mA do 1000mA (tylko RCDT330)
  • Dokładność prądu pomiarowego:
    • Pomiar bez wyzwolenia: (ΔI) -8% do -2%
  • Pomiar z wyzwoleniem: (I, 5I) +2% do +8%
• Czas zadziałania: ±1% ±1ms
• Pomiar prądem narastającym (wyznaczenie rzeczywistego prądu wyzwolenia RCD)
  • od 1/2 prądu znamionowego do 110% procent prądu znamionowego
  • czas trwania kroku: 200ms
